Plegadizo Proin

Sistema para puertas plegables suspendidas tipo puerta libro, en carpintería de aluminio, con bisagra reversible. Disponible en Línea Clásica y Europea.

Descargar PDF

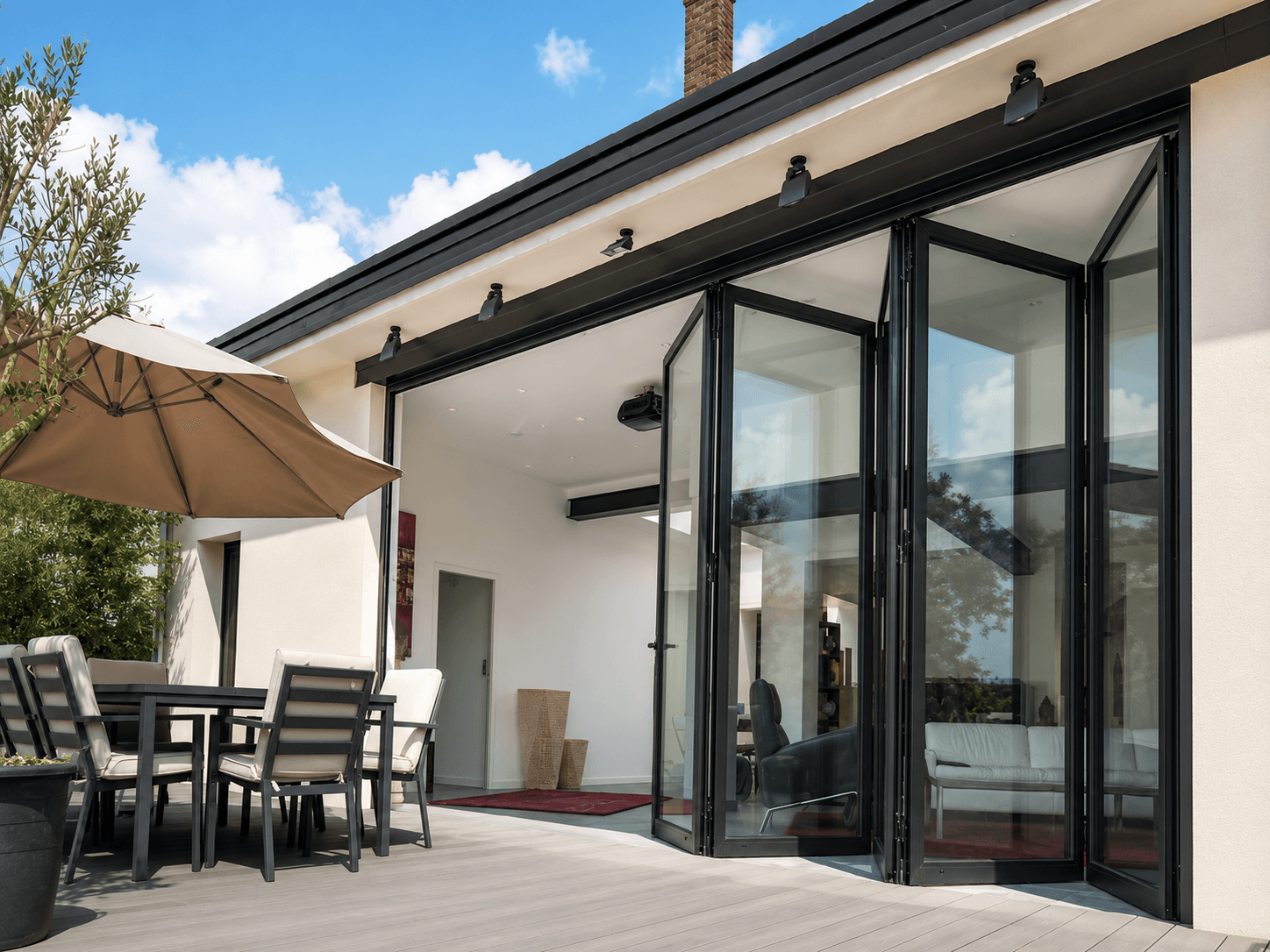

Puerta libro abierta a la galería

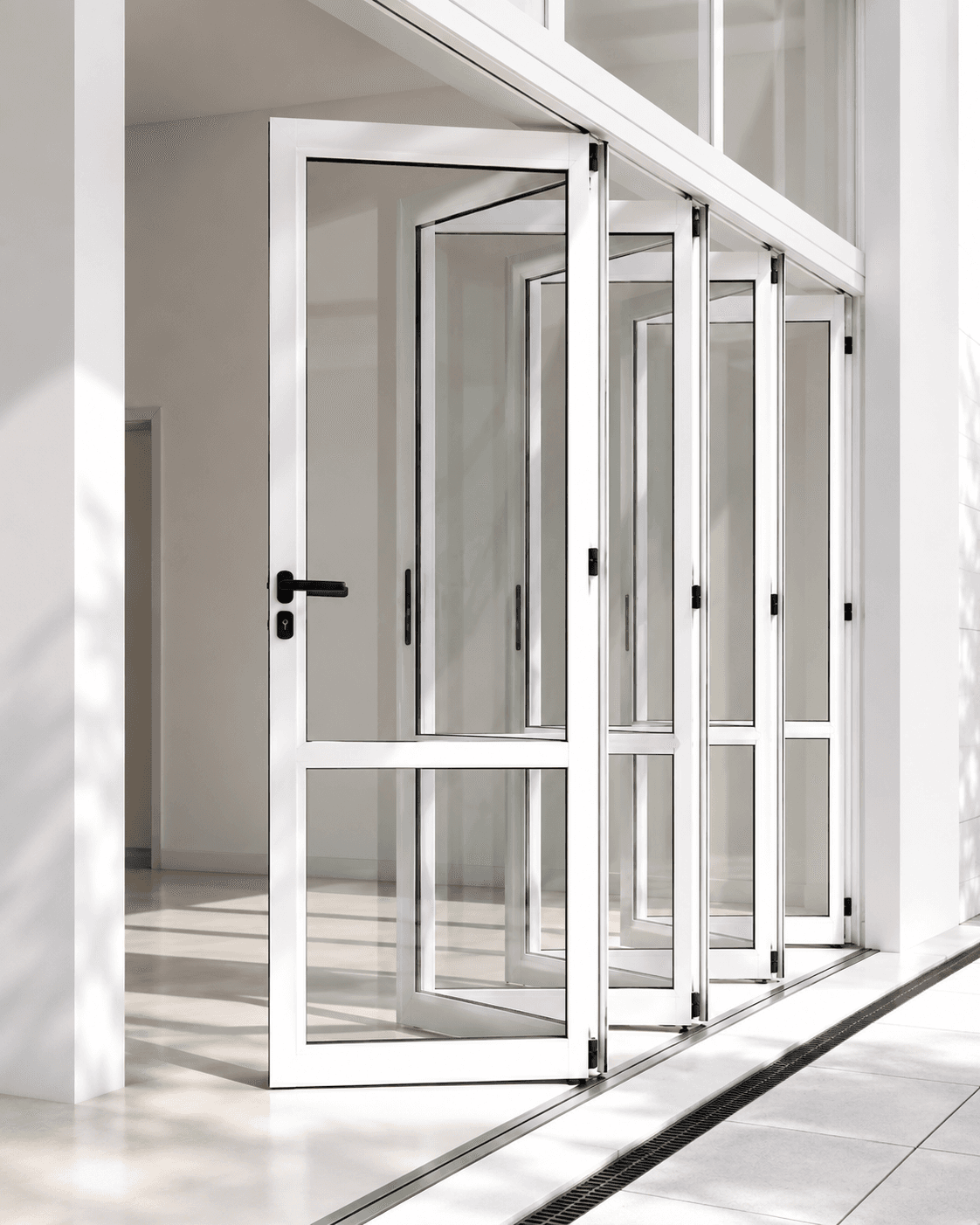

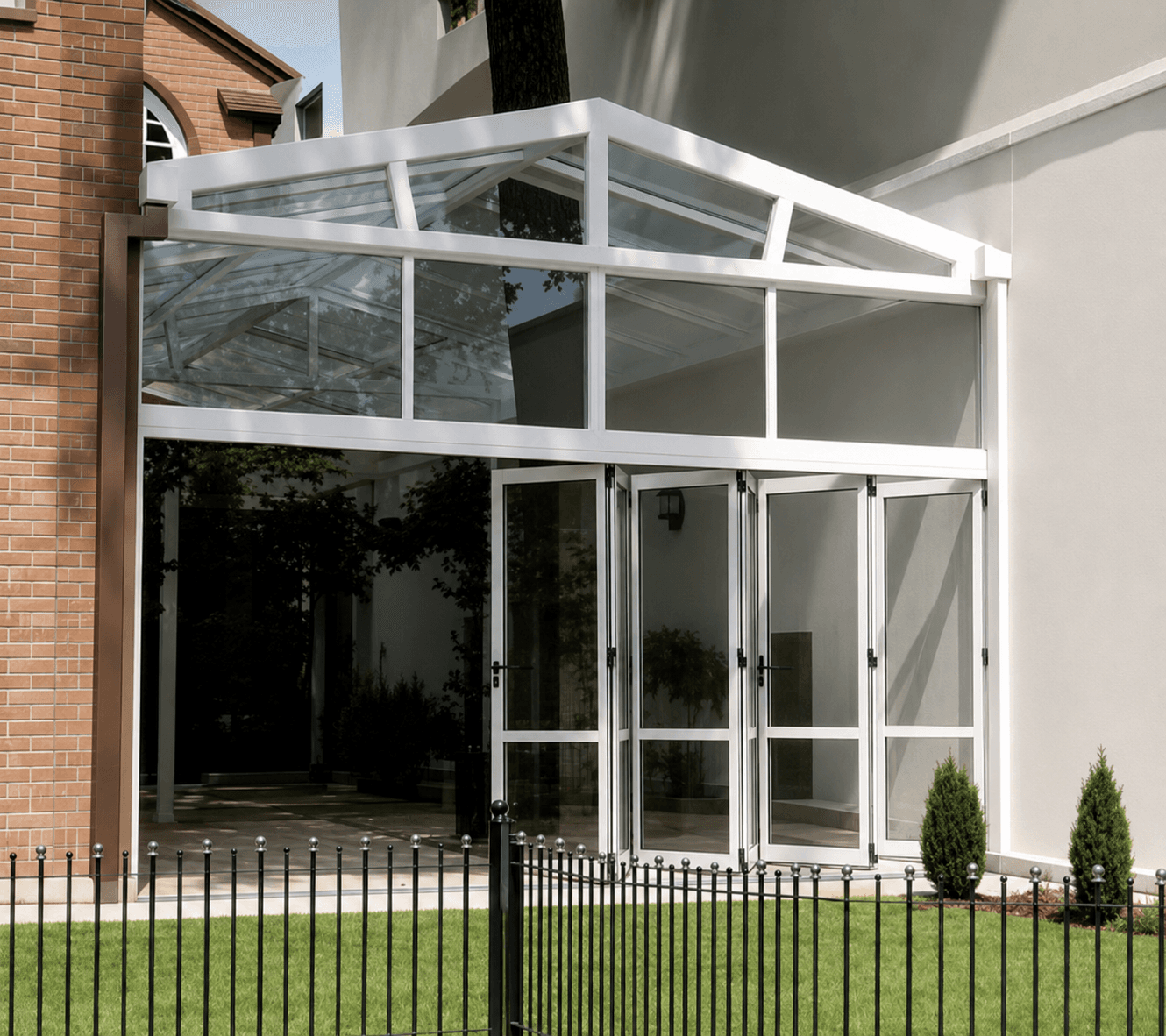

Sistema plegadizo para puertas libro

El Sistema Plegadizo Proin resuelve puertas plegables suspendidas —tipo puerta libro— para carpintería de aluminio, con un herraje de bisagra reversible que permite definir el sentido de plegado en el armado.

Está disponible en dos líneas, Clásica y Europea, cada una con sus bisagras superior, media e inferior. Las bisagras reversibles de la Línea Europea sirven para perfilería de cámaras de 24, 25, 32, 35 y 36 mm. Las configuraciones van de 3 a 8 hojas.

La AldabaCaracterísticas
Tipo
Puerta plegable suspendida replegable (puerta libro)
Líneas
Clásica y Europea
Compatibilidad (Línea Europea)
Cámaras de 24, 25, 32, 35 y 36 mm
Bisagras
Superior, media e inferior · en la Línea Clásica, tipos H36 y H33
Configuraciones
Puerta libro de 3 a 8 hojas
Herraje
Bisagra reversible (sentido de plegado configurable)

Las dos líneas del sistema

Las bisagras de la Línea Clásica y de la Línea Europea, cómo se arma cada una y las configuraciones de puerta libro, tal como están en nuestro catálogo. Todas las imágenes se pueden ampliar.

Línea Clásica

Bisagras superior, media e inferior, en dos tipos: H36 y H33.

Bisagras

Tipo H36
Esquema tipo H36
Tipo H33
Esquema tipo H33

Cómo se arma cada bisagra

Despiece, piezas A a I
Bisagra reversible con rodamiento

Para puerta suspendida replegable · 36 y 25 mm

Modo de armado

Sobre la pieza A (perno principal):

  1. Colocar la pieza B (arandela).
  2. Colocar la pieza C o F (bisagra), según la dirección que se quiera.
  3. Colocar la pieza B (arandela).
  4. Colocar la pieza C o F (bisagra), según la dirección que se quiera.
  5. Sobre la pieza G (tornillo), colocar la pieza H (rodamiento).
  6. Enroscar la pieza I (tuerca) sobre el tornillo para fijar el rodamiento. Ajustarla bien, para que no se mueva.
  7. Por último, enroscar el tornillo en la pieza A.

Para cambiar el sentido de las bisagras, retirar la pieza G y volver a armar según los pasos.

Despiece, piezas A a F
Bisagra reversible con espina elástica

Para puerta suspendida replegable · 36 y 25 mm

Modo de armado

Sobre la pieza A (perno principal):

  1. Colocar la pieza B o F (bisagra), según la dirección que se quiera.
  2. Si es la pieza B, colocar la pieza C (espina elástica) para fijar la bisagra.
  3. Colocar la pieza E (arandela).
  4. Colocar la pieza B o F (bisagra), según la dirección que se quiera.

Para cambiar el sentido de las bisagras, retirar la pieza C y volver a armar según los pasos.

Despiece, piezas A a F
Bisagra para puerta suspendida replegable

36 y 25 mm

Modo de armado

Sobre la pieza A (perno principal):

  1. Colocar la pieza B (arandela).
  2. Colocar la pieza C (bisagra) y ubicar las piezas D (tuercas) para fijarla bien.
  3. Colocar la pieza B (arandela).
  4. Colocar la pieza E (bisagra) y ubicar las piezas D (tuercas) para fijarla bien.
  5. Colocar la pieza B (arandela).
  6. Colocar la pieza F (bisagra) y ubicar las piezas D (tuercas) para fijarla bien.

Línea Europea

Bisagras superior, media e inferior. Las reversibles sirven para cámaras de 24, 25, 32, 35 y 36 mm.

Bisagras

Esquema superior
Esquema inferior

Cómo se arma cada bisagra

Despiece, piezas A a F
Bisagra reversible con rodamiento

Para puerta suspendida replegable · cámaras de 24, 25, 32, 35 y 36 mm

Modo de armado

Sobre la pieza A (perno principal):

  1. Colocar la pieza B (arandela).
  2. Colocar la pieza C o D (bisagra), según la dirección que se quiera.
  3. Colocar la pieza B (arandela).
  4. Colocar la pieza C o D (bisagra), según la dirección que se quiera.
  5. Sobre la pieza D (tornillo), colocar la pieza E (rodamiento).
  6. Enroscar la pieza F (tuerca) sobre el tornillo para fijar el rodamiento. Ajustarla bien, para que no se mueva.
  7. Por último, enroscar el tornillo en la pieza A.

Para cambiar el sentido de las bisagras, retirar el tornillo y volver a armar según los pasos.

Despiece, piezas A a E
Bisagra reversible con espina elástica

Para puerta suspendida replegable · cámaras de 24, 25, 32, 35 y 36 mm

Modo de armado

Sobre la pieza A (perno principal):

  1. Colocar la pieza B o E (bisagra), según la dirección que se quiera.
  2. Si es la pieza B, colocar la pieza C (espina elástica) para fijar la bisagra.
  3. Colocar la pieza D (arandela).
  4. Colocar la pieza B o E (bisagra), según la dirección que se quiera.

Para cambiar el sentido de las bisagras, retirar la pieza C y volver a armar según los pasos.

Instructivos de armado

  • Puerta libro de 3 hojas
  • Puerta libro de 5 hojas

Configuraciones de 3 a 8 hojas

En cada una, arriba la puerta de frente y abajo vista desde arriba, a medio plegar, sobre la guía.

Son las mismas en la Línea Clásica y en la Línea Europea.

  • Manija
  • Bisagra a la vista
  • Bisagra de marco
  • Bisagra entre hojas
  • 3 hojas

    Las 3 pliegan hacia un lado

  • 4 hojas

    3 hacia un lado y 1 hacia el otro

  • 5 hojas

    Las 5 pliegan hacia un lado

  • 6 hojas

    3 hacia cada lado

  • 6 hojas

    5 hacia un lado y 1 hacia el otro

  • 7 hojas

    Las 7 pliegan hacia un lado

  • 8 hojas

    7 hacia un lado y 1 hacia el otro

  • 8 hojas

    5 hacia un lado y 3 hacia el otro
