Oscilobatiente 102 Escalonado
Sistema oscilobatiente escalonado, código 102: la hoja monta sobre el marco. Hasta 90 kg por hoja, con brazo corto o largo según el ancho.
Características- Tipo
- Oscilobatiente tradicional (bisagra a la vista)
- Código
- 102
- Capacidad de carga
- Hasta 90 kg por hoja
- Ancho de hoja
- 340 – 1200 mm · brazo corto hasta 800, largo hasta 1200
- Alto de hoja
- 600 – 1800 mm
- Norma
- GB/T 24601-2024
Corte de pletinas: medidas y fórmulas
El sistema 102 viene con dos brazos: el corto, que se puede recortar, y el largo, que es fijo. Las tres pletinas se cortan a medida según la hoja, con las medidas tomadas de eje a eje de los machos de los componentes. Los largos que ves ya son de CORTE: incluyen los 10 mm de material que cada pletina lleva más allá del eje de cada agujero (sistema de cámara europea). Ha y Hb se miden desde el eje de la manija (Ha + Hb = alto de hoja).
Por defecto la manija va a la mitad del alto total de la hoja: Ha = Hb = alto ÷ 2 (Ha + Hb = alto de hoja). Si la querés más arriba o más abajo, cambiá la altura de la manija y las pletinas B y C se recalculan.
Medir de nodo a nodo, no de solapa a solapa.Ver cómo ▾Ocultar ▴
La solapa es el labio del perfil que monta sobre el marco. Tomar la medida desde ahí suma ese solape y devuelve una hoja mayor que la real: el peso sale de más y el herraje que resulta no es el que corresponde.
Falta el ancho y el alto de la hoja para calcular los largos de corte.
1/5¿Qué medida tiene la hoja?
Falta el ancho y el alto de la hoja.
Fórmulas de corte
- Pletina A (horizontal superior)W − 390 mmW = ancho de hoja, con el brazo corto (de eje a eje, W − 410). Con el brazo largo, W − 500.
- Pletina B (vertical superior)Ha − 240 mmHa = del eje de la manija al borde superior de la hoja
- Pletina C (vertical inferior)Hb − 135 mmHb = del eje de la manija a la base de la hoja · Ha + Hb = alto de hoja
Medidas de los componentes
- Ángulo de reenvío65 mm del ancho · 125 mm del alto
- Posicionador de manija160 mm eje a ejeExcéntrico: el eje de la manija queda a 25 mm del macho inferior, no en el medio.
- Tijera corta345 mmSe corta hasta 275 mm (70 mm de corte). Cortada al máximo, el codo se engancha directo y la hoja no lleva pletina A.
- Tijera larga455 mmContraída; abre 40 mm al accionar. Fija: no se corta.
- Pasador inferior130 mmDel fin de la pletina al punto de acción.
Qué brazo va
- Brazo corto340 – 800 mm de ancho de hojaTijera de 345 mm, se corta hasta 275. Hasta 410 mm de hoja va cortada y sin pletina A.
- Brazo largo530 – 1200 mm de ancho de hojaTijera de 455 mm, fija. Siempre lleva pletina A.
W = ancho de hoja. La hoja más angosta que entra es de 340 mm: ahí el brazo corto va cortado al máximo y el codo se engancha directo, sin Pletina A. El brazo define el ANCHO, no el alto: es la pieza que sostiene el peso de la hoja en voladizo. A lo alto los dos llegan igual, de 600 a 1800 mm, porque ahí lo único que cambia es cuánto se corta la pletina vertical. La manija va centrada por defecto (Ha = Hb) y podés subirla o bajarla. El 102 es escalonado: la hoja monta sobre el marco.
Galería

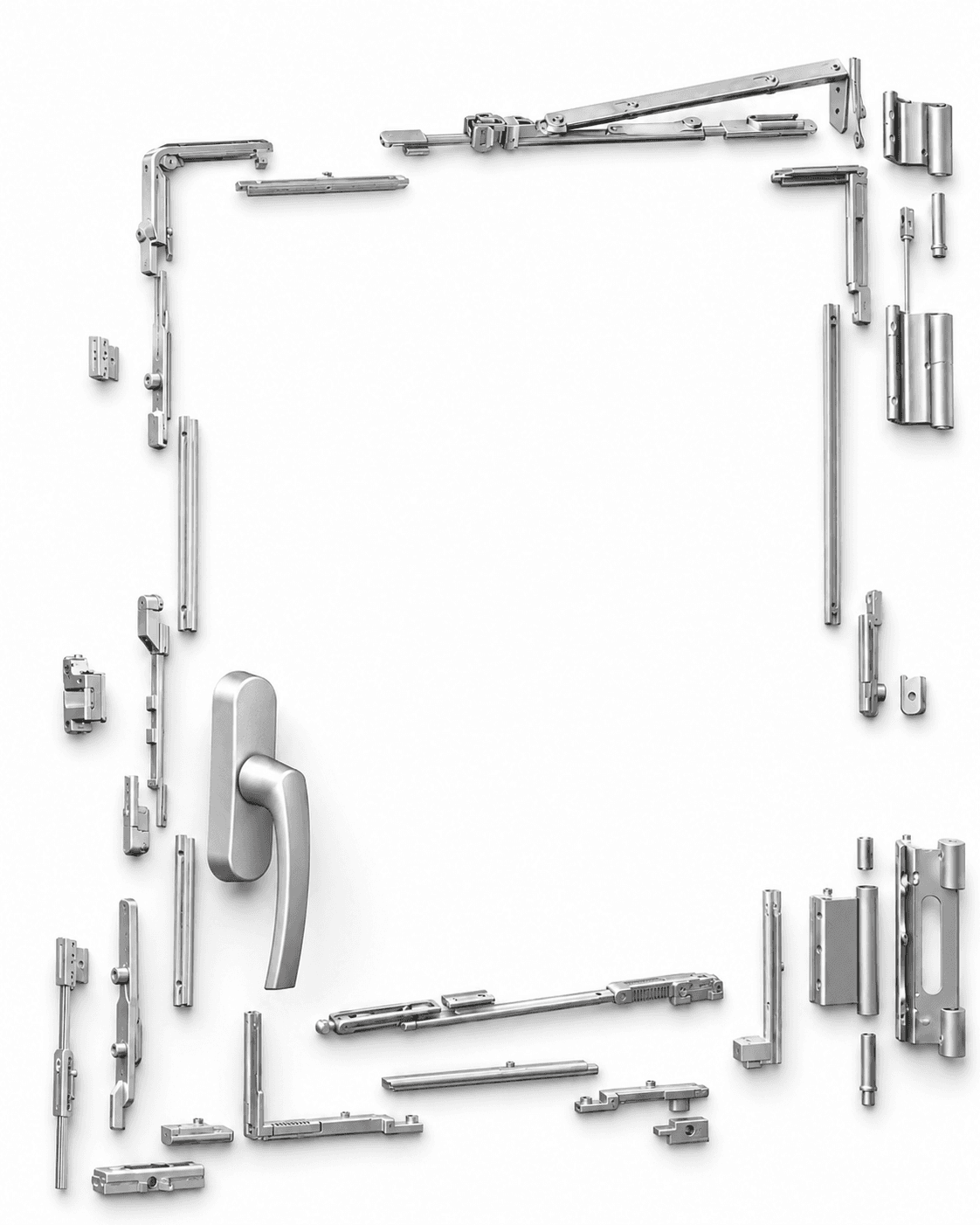

Configuración del sistema
Componentes del sistema NKND102. Las cantidades entre paréntesis corresponden a la configuración ampliada.
| N.º | Denominación | Código | Cant. | Observaciones |
|---|---|---|---|---|
| 1 | Manija de accionamiento (horquilla) | — | 1 | |
| 2 | Barra de conexión | NKND101-06 | 1 | |
| 3 | Dispositivo anti-falsa maniobra | NKND101-03 | 1 | |
| 4 | Ángulo de giro | NKND101-08 | 1 | |
| 5 | Soporte de vuelco | NKND101-04 | 1 | |
| 6 | Barra alargadora de aleación de aluminio | — | 3 (5) | Requiere compra adicional |
| 7 | Conjunto de tirante diagonal | NKND101A-435 | 1 | |
| 8 | Tornillo avellanado Phillips M5×6 (con fijador) | — | 2 | |
| 9 | Eje superior | NKND101A-01-01 | 1 | |
| 10 | Conjunto soporte del eje superior | NKND101-01 | 1 | |
| 11 | Buje | NKND101A-01-04 | 1 | |
| 12 | Tapa antidesprendimiento | NKND101-01-04 | 1 | |
| 13 | Bloque regulable de ángulo inferior | NKND101-02-06 | 1 | |
| 14 | Pasador inferior | NKND101-02-03 | 1 | |
| 15 | Eje inferior | NKND101-02-01 | 1 | |
| 16 | Tapa terminal (eje) | NKND101-02-07 | 1 | |
| 17 | Tornillo avellanado Phillips M5×8 | — | 2 | |
| 18 | Conjunto soporte del eje inferior | NKND101-02 | 1 | |
| 19 | Dispositivo antidesprendimiento | NKND101-07 | 1 | |
| 20 | Base del soporte de vuelco | NKND101-05 | 1 | |
| 21 | Cerradero | CGK012 | 2 (4) | |
| 22 | Bloque elevador asistido | LC007 | 1 | |
| 23 | Cierre intermedio | NKND101-09 | 2 | Requiere compra adicional |
| 24 | Bloque de cierre | LC005B | 2 | Requiere compra adicional |
| 25 | Limitador estándar europeo | CGFC003A | 1 | Requiere compra adicional |

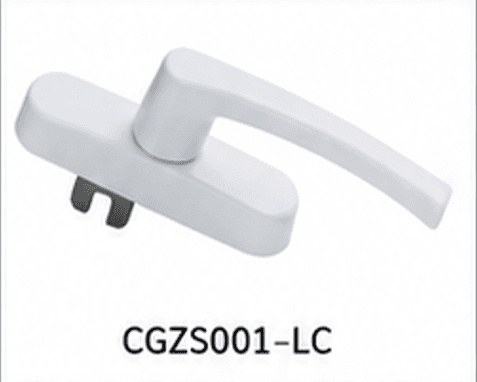

Manija: exclusivamente la de accionamiento del sistema. Dos brazos según el ancho de la hoja: el corto, de 340 a 800 mm (se puede recortar), y el largo, de 530 a 1200 mm. Capacidad de carga: hasta 90 kg. Cumple la norma GB/T 24601-2024 (sistemas de herrajes para ventanas de apertura interior y oscilobatientes).
Oscilobatiente 102 Escalonado en video
Oscilobatiente bisagra a la vista (tradicional)
Colocación del sistema oscilobatiente tradicional, con bisagra a la vista.
Sistema oscilobatiente 102 escalonado
El Oscilobatiente 102 Escalonado es un sistema de herraje de bisagra a la vista para ventanas de apertura interior y oscilobatientes: la hoja monta sobre el marco. Con un único accionamiento de manija resuelve las dos posiciones de la hoja, apertura de vaivén (batiente) y basculante para ventilación.
Viene con dos brazos según el ancho de la hoja: el corto cubre de 340 a 800 mm y se puede recortar, y el largo va de 530 a 1200 mm. Los altos van de 600 a 1800 mm y aguanta hasta 90 kg por hoja. Incluye dispositivo anti-falsa maniobra, regulación del ángulo inferior y sistema antidesprendimiento. Cumple la norma china GB/T 24601-2024 y se acciona exclusivamente con su manija de accionamiento.
