Oscilobatiente 101 Escalonado
Sistema oscilobatiente escalonado, código 101: la hoja monta sobre el marco. Hasta 110 kg por hoja, con brazo corto o largo según el ancho.
Características- Tipo
- Oscilobatiente tradicional (bisagra a la vista)
- Código
- 101
- Capacidad de carga
- Hasta 110 kg por hoja
- Ancho de hoja
- 340 – 1200 mm · brazo corto hasta 800, largo hasta 1200
- Alto de hoja
- 600 – 1800 mm
- Norma
- GB/T 24601-2024
Corte de pletinas: medidas y fórmulas
El sistema 101 viene con dos brazos: el corto, que se puede recortar, y el largo, que es fijo. Las tres pletinas se cortan a medida según la hoja, con las medidas tomadas de eje a eje de los machos de los componentes. Los largos que ves ya son de CORTE: incluyen los 10 mm de material que cada pletina lleva más allá del eje de cada agujero (sistema de cámara europea). Ha y Hb se miden desde el eje de la manija (Ha + Hb = alto de hoja).
Por defecto la manija va a la mitad del alto total de la hoja: Ha = Hb = alto ÷ 2 (Ha + Hb = alto de hoja). Si la querés más arriba o más abajo, cambiá la altura de la manija y las pletinas B y C se recalculan.
Medir de nodo a nodo, no de solapa a solapa.Ver cómo ▾Ocultar ▴

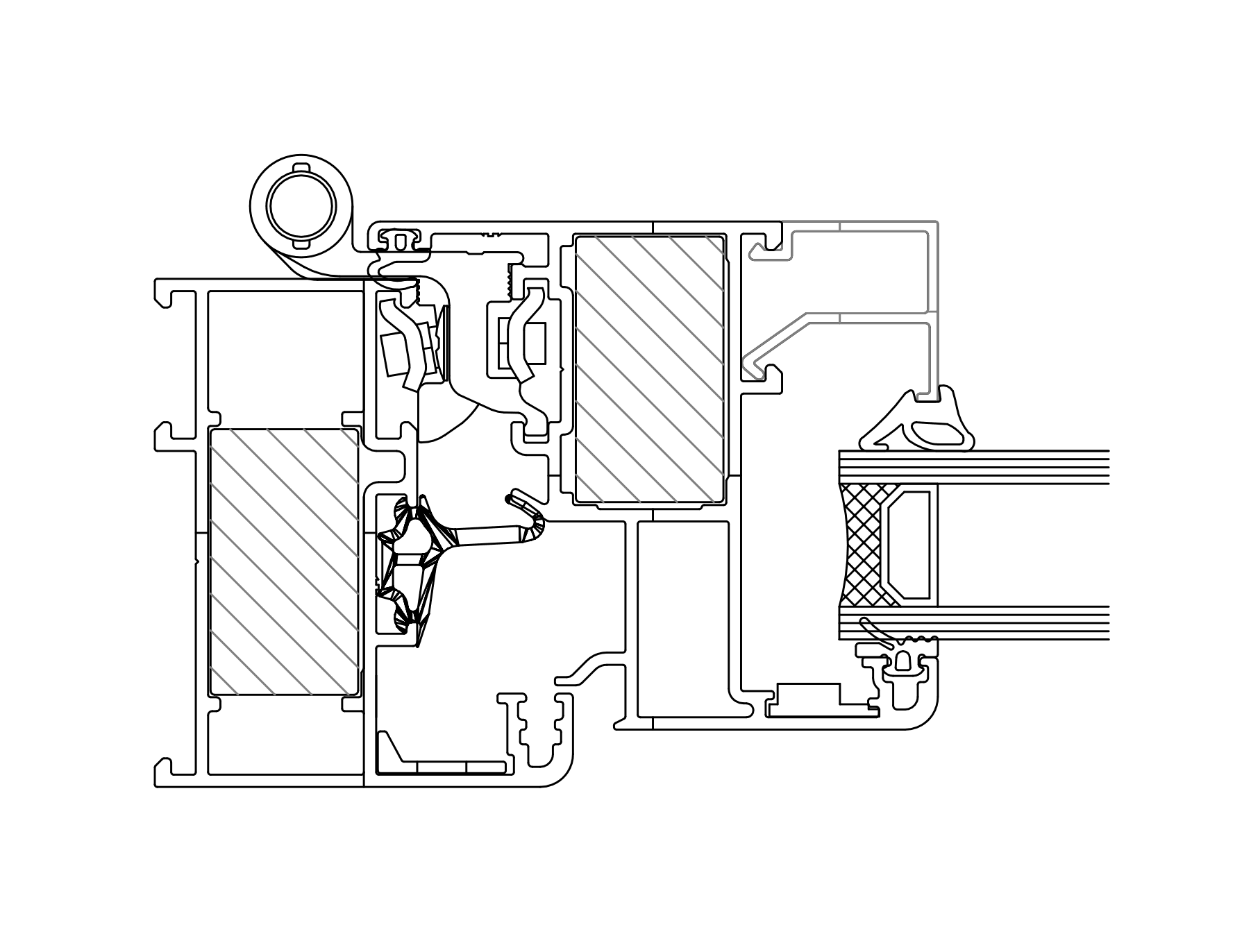

La solapa es el labio del perfil que monta sobre el marco. Tomar la medida desde ahí suma ese solape y devuelve una hoja mayor que la real: el peso sale de más y el herraje que resulta no es el que corresponde.
Falta el ancho y el alto de la hoja para calcular los largos de corte.
1/5¿Qué medida tiene la hoja?
Falta el ancho y el alto de la hoja.
Fórmulas de corte
- Pletina A (horizontal superior)W − 390 mmW = ancho de hoja, con el brazo corto (de eje a eje, W − 410). Con el brazo largo, W − 500.
- Pletina B (vertical superior)Ha − 240 mmHa = del eje de la manija al borde superior de la hoja
- Pletina C (vertical inferior)Hb − 135 mmHb = del eje de la manija a la base de la hoja · Ha + Hb = alto de hoja
Medidas de los componentes
- Ángulo de reenvío65 mm del ancho · 125 mm del alto
- Posicionador de manija160 mm eje a ejeExcéntrico: el eje de la manija queda a 25 mm del macho inferior, no en el medio.
- Tijera corta345 mmSe corta hasta 275 mm (70 mm de corte). Cortada al máximo, el codo se engancha directo y la hoja no lleva pletina A.
- Tijera larga455 mmContraída; abre 40 mm al accionar. Fija: no se corta.
- Pasador inferior130 mmDel fin de la pletina al punto de acción.
Qué brazo va
- Brazo corto340 – 800 mm de ancho de hojaTijera de 345 mm, se corta hasta 275. Hasta 410 mm de hoja va cortada y sin pletina A.
- Brazo largo530 – 1200 mm de ancho de hojaTijera de 455 mm, fija. Siempre lleva pletina A.
W = ancho de hoja. La hoja más angosta que entra es de 340 mm: ahí el brazo corto va cortado al máximo y el codo se engancha directo, sin Pletina A. El brazo define el ANCHO, no el alto: es la pieza que sostiene el peso de la hoja en voladizo. A lo alto los dos llegan igual, de 600 a 1800 mm, porque ahí lo único que cambia es cuánto se corta la pletina vertical. La manija va centrada por defecto (Ha = Hb) y podés subirla o bajarla. El 101 es escalonado: la hoja monta sobre el marco.
Galería
Configuración del sistema

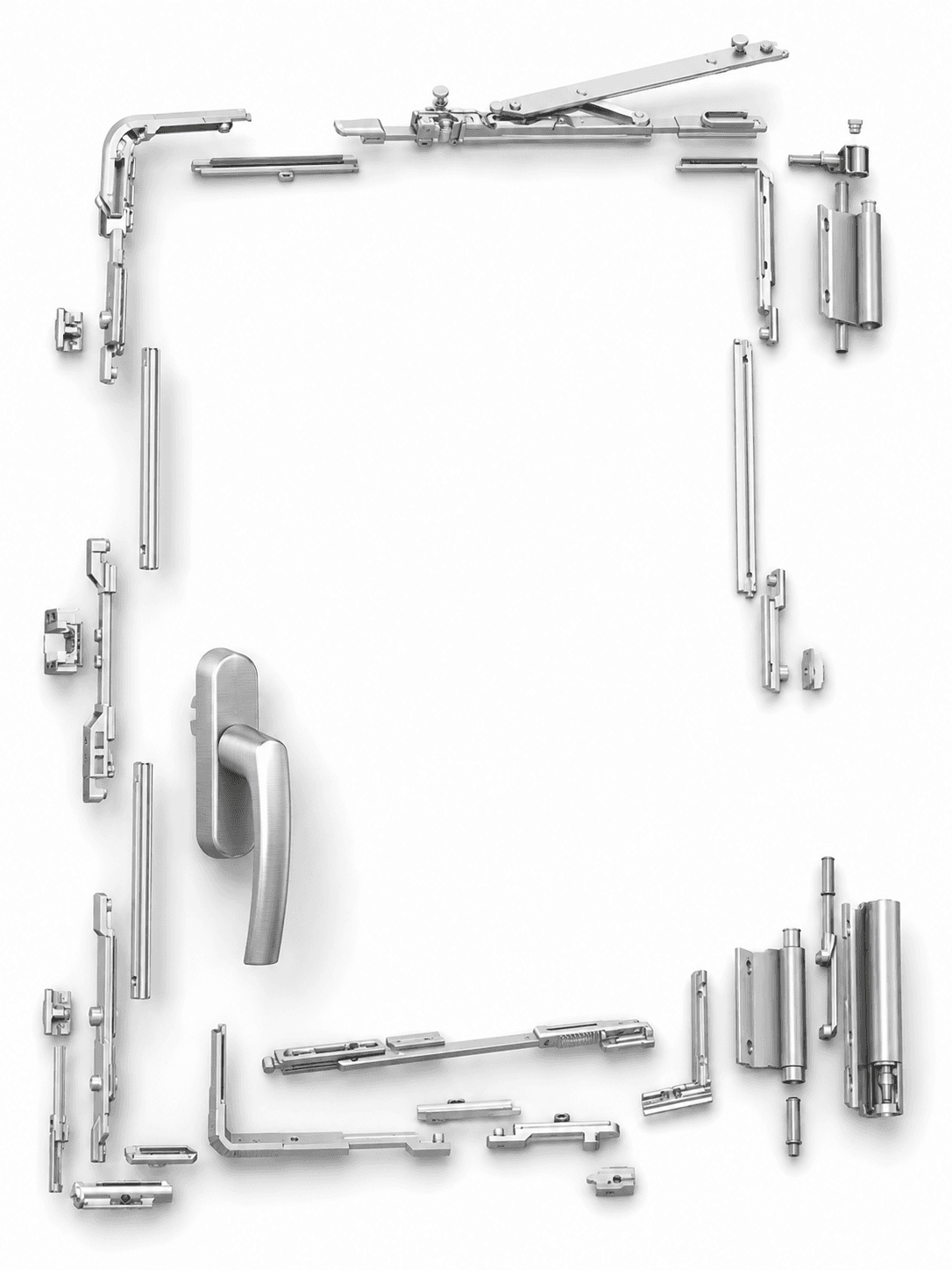

Componentes del sistema NKND101. Las cantidades entre paréntesis corresponden a la configuración ampliada.
| N.º | Denominación | Código | Cant. | Observaciones |
|---|---|---|---|---|

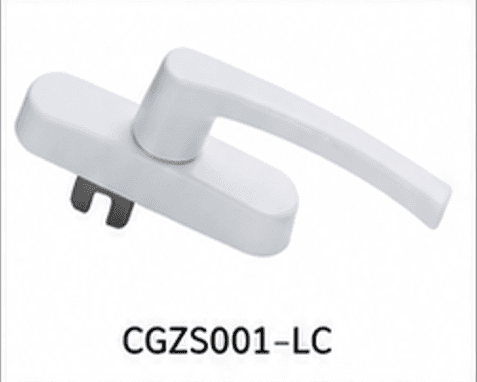

| 1 | Manija de accionamiento (horquilla) | — | 1 | Opcional |
| 2 | Barra de conexión | NKND101-06 | 1 | |
| 3 | Dispositivo anti-falsa maniobra | NKND101-03 | 1 | |
| 4 | Ángulo de transmisión | NKND101-08 | 1 | |
| 5 | Compás / soporte basculante | NKND101-04 | 1 | |
| 6 | Barra extensora de aleación de aluminio | — | 3 (5) | Compra por separado |
| 7 | Conjunto de brazo diagonal | NKND101-435 | 1 | Opcional |
| 8 | Tornillo avellanado Phillips M5×8 | — | 4 | |
| 9 | Pivote superior | NKND101-01-01 | 1 | |
| 10 | Conjunto soporte de pivote superior | NKND101-01 | 1 | |
| 11 | Tapa antidesprendimiento | NKND101-01-04 | 1 | |
| 12 | Bloque ajustable de esquina inferior | NKND101-02-06 | 1 | |
| 13 | Pivote inferior | NKND101-02-01 | 1 | |
| 14 | Pasador inferior | NKND101-02-03 | 1 | |
| 15 | Tapa de extremo (eje) | NKND101-02-07 | 1 | |
| 16 | Conjunto soporte de pivote inferior | NKND101-02 | 1 | |
| 17 | Seguro antidesprendimiento | NKND101-07 | 1 | |
| 18 | Cerradero / contracierre | CGK012 | 2 (4) | |
| 19 | Base del compás basculante | NKND101-05 | 1 | |
| 20 | Bloque de ayuda de elevación | LC007 | 1 | |
| 21 | Cierre central | NKND101-09 | 2 | Compra por separado |
| 22 | Bloque de cierre | LC005B | 2 | Compra por separado |
| 23 | Limitador europeo de apertura | CGFC003A | 1 | Compra por separado |
Manija: exclusivamente la de accionamiento del sistema. Dos brazos según el ancho de la hoja: el corto, de 340 a 800 mm (se puede recortar), y el largo, de 530 a 1200 mm. Capacidad de carga: hasta 110 kg. Cumple la norma GB/T 24601-2024.
Oscilobatiente 101 Escalonado en video
Oscilobatiente bisagra a la vista (tradicional)
Colocación del sistema oscilobatiente tradicional, con bisagra a la vista.
Sistema oscilobatiente 101 escalonado
El Oscilobatiente 101 Escalonado es la variante de mayor porte del sistema de bisagra a la vista: la hoja monta sobre el marco, resuelve batiente y basculante con un solo accionamiento de manija y soporta hasta 110 kg por hoja. Comparte todo el herraje con el 102 — los mismos componentes y las mismas fórmulas de corte —; lo único que cambia son las bisagras, que aguantan más kilos.
Admite distintos anchos de hoja según el brazo diagonal elegido (de 340 hasta 1200 mm), con dispositivo anti-falsa maniobra, seguro antidesprendimiento y cierres perimetrales. Cumple la norma GB/T 24601-2024 y se acciona con su manija de accionamiento. El listado de abajo detalla la configuración completa del sistema.
