Oscilobatiente 102C Coplanar

Sistema oscilobatiente coplanar de apertura interior con abatimiento inferior, para perfilería con canal C20 y hasta 90 kg por hoja.

La AldabaCaracterísticas
Tipo
Oscilobatiente coplanar (apertura interior + abatimiento inferior)
Compatibilidad
Perfilería con canal C20
Capacidad de carga
Hasta 90 kg por hoja
Ancho de hoja
340 – 1200 mm · brazo corto hasta 800, largo hasta 1200
Norma
GB/T 24601-2024

Corte de pletinas: medidas y fórmulas

El sistema 102 Coplanar viene con dos brazos: el corto, que se puede recortar, y el largo, que es fijo. Las tres pletinas se cortan a medida según la hoja, con las medidas tomadas de eje a eje de los machos de los componentes. Los largos que da la calculadora de pletinas ya son de CORTE: incluyen los 10 mm de material que cada pletina lleva más allá del eje de cada agujero (sistema de cámara europea). Ha y Hb se miden desde el eje de la manija (Ha + Hb = alto de hoja).

Hoja de ventana con las cotas W (ancho), Ha (del eje de la manija al borde superior) y Hb (del eje de la manija a la base)
W = ancho de hoja · Ha = del eje de la manija al borde superior · Hb = del eje de la manija a la base. Ha + Hb = alto de hoja.

Nueva app de La Aldaba: Calculadoras PROIN

Calculá: Planificador de plegadizos Splendid, Cortes para plegadizos Splendid, Oscilobatientes, Pletinas, Tijeras proyectantes, Motor tubular, Sistemas alzantes, Armado de hojas, Planificador de obra, Multipuntos y Carros.

  • Guardá tus obras.
  • Guardá cada cálculo y abrilo cuando lo necesites.
  • Usala en el teléfono o en la computadora.
  • Calculá sin señal, en obra.
  • Bajá el PDF y cotizá por WhatsApp.
Hacé click acá para instalarla en tu dispositivo

Gratis. En Android, en iPhone y en la computadora.

Fórmulas de corte

  • Pletina A (horizontal superior)W − 390 mmW = ancho de hoja, con el brazo corto (de eje a eje, W − 410). Con el brazo largo, W − 500.
  • Pletina B (vertical superior)Ha − 240 mmHa = del eje de la manija al borde superior de la hoja
  • Pletina C (vertical inferior)Hb − 135 mmHb = del eje de la manija a la base de la hoja · Ha + Hb = alto de hoja

Medidas de los componentes

  • Ángulo de reenvío65 mm del ancho · 125 mm del alto
  • Posicionador de manija160 mm eje a ejeExcéntrico: el eje de la manija queda a 25 mm del macho inferior, no en el medio.
  • Tijera corta345 mmSe corta hasta 275 mm (70 mm de corte). Cortada al máximo, el codo se engancha directo y la hoja no lleva pletina A.
  • Tijera larga455 mmContraída; abre 40 mm al accionar. Fija: no se corta.
  • Pasador inferior130 mmDel fin de la pletina al punto de acción.

Qué brazo va

  • Brazo corto340 – 800 mm de ancho de hojaTijera de 345 mm, se corta hasta 275. Hasta 410 mm de hoja va cortada y sin pletina A.
  • Brazo largo530 – 1200 mm de ancho de hojaTijera de 455 mm, fija. Siempre lleva pletina A.

W = ancho de hoja. La hoja más angosta que entra es de 340 mm: ahí el brazo corto va cortado al máximo y el codo se engancha directo, sin Pletina A. El brazo define el ANCHO, no el alto: es la pieza que sostiene el peso de la hoja en voladizo. A lo alto los dos van igual, de 600 a 2000 mm, porque ahí lo único que cambia es cuánto se corta la pletina vertical. Con una hoja de más de 2,25 m² (la superficie de una de 1.500 × 1.500 mm), la calculadora de pletinas da el corte igual, con un aviso de hoja grande. La manija va centrada por defecto (Ha = Hb) y en la calculadora de pletinas podés subirla o bajarla. El 102 Coplanar es coplanar: la hoja queda al ras del marco.

Galería

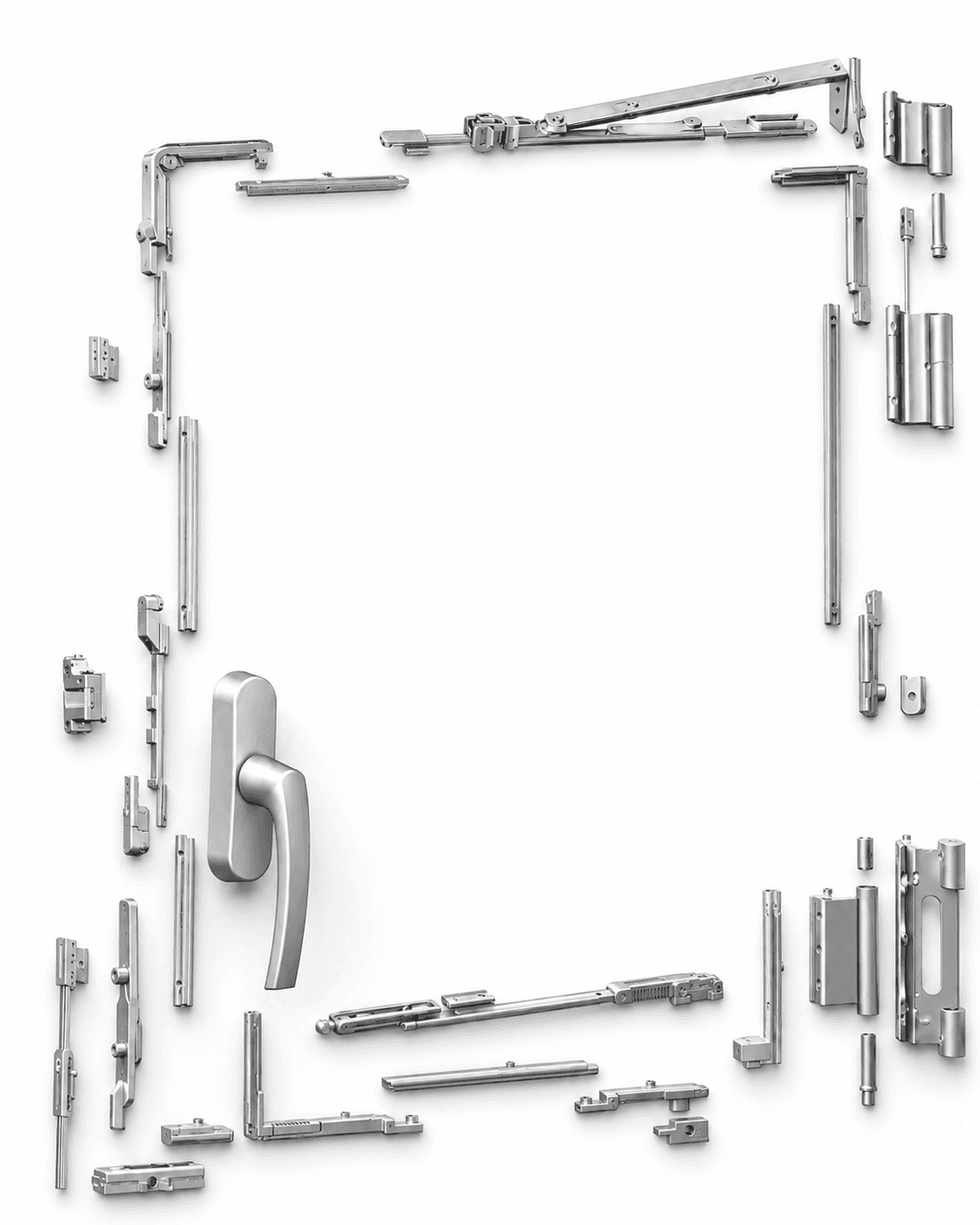

Oscilobatiente 102C Coplanar — despiece del herraje

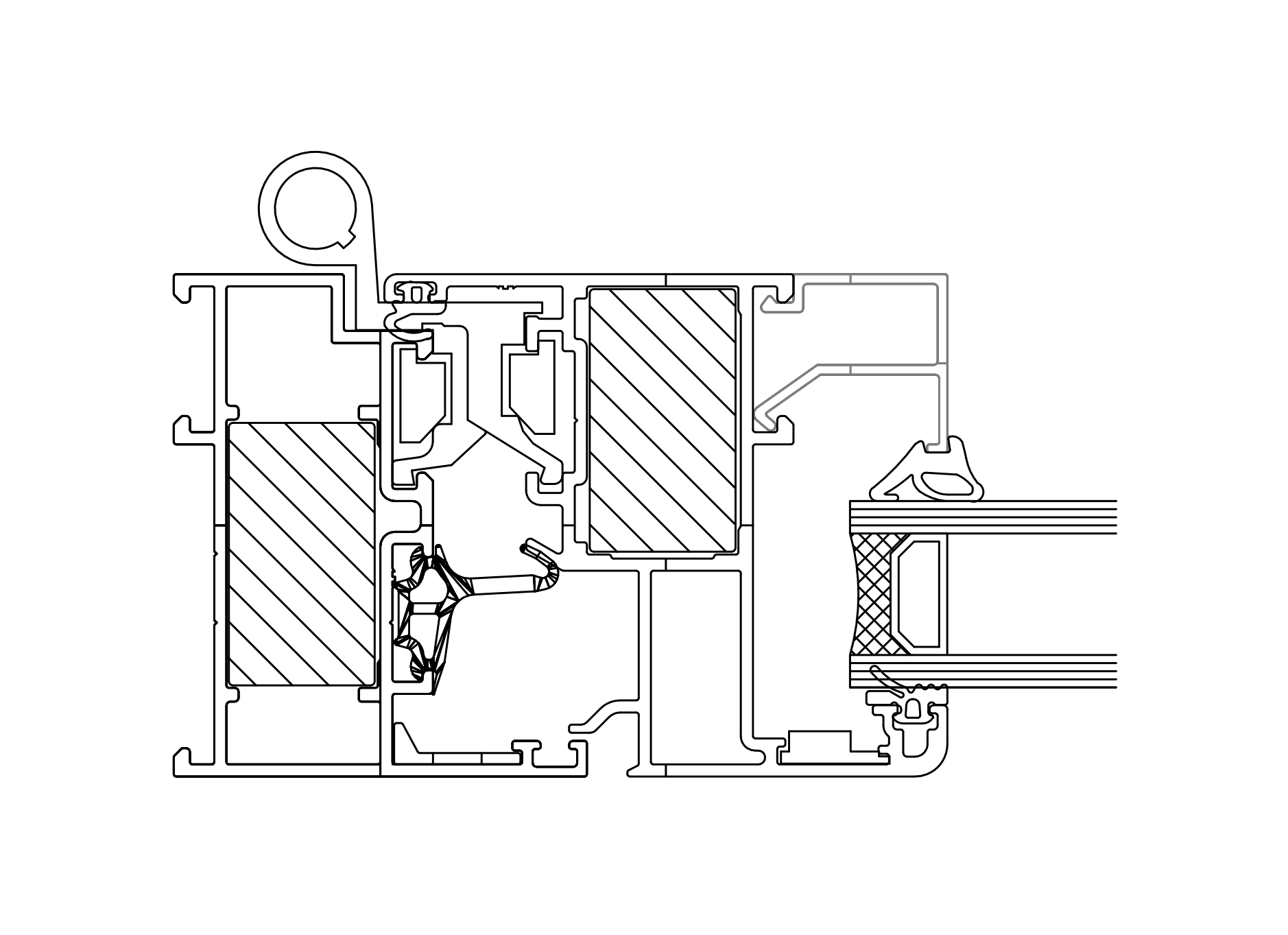

Encuentro coplanar — corte técnico del perfil al ras del marco

Configuración del sistema

Componentes del sistema NKND105, para ventana oscilobatiente de apertura interior con abatimiento inferior (canal C20).

N.ºDenominaciónCódigoCant.Observaciones
1Manija de accionamiento / cremona—1Opcional
2Caja de transmisiónCDQ151
3Dispositivo anti-falsa maniobraNKND101-031
4Barra de conexiónNKND105-051
5Ángulo de transmisión / esquineroNKND101-081
6Soporte de abatimientoNKND101-041
7Varilla de transmisión—3 / 4Se compra por separado
8Conjunto brazo compás / brazo limitadorNKND102-4351Opcional
9Tornillo cabeza avellanada M5×6—2
10Eje / pivote superiorNKND105-01①1
11Bisagra superiorNKND105-01②1
12Tapa anti-desengancheNKND101-01-041
13Eje / pivote inferiorNKND105-02①1
14Bisagra inferiorNKND105-02②1
15Dispositivo anti-desengancheNKND101-071
16Cerradero / placa de cierreCGK0122 / 3
17Base del soporte de abatimientoNKND101-051
18Bloque elevador / calce de elevaciónLC0071
19Limitador europeoCGFC0091Se compra por separado
20Cierre intermedioNKND101-091Se compra por separado
21Bloque de cierre / bloque de bloqueoLC005B1Se compra por separado

Manija: la de accionamiento del sistema. Brazo corto: tijera de 345 mm, cortable hasta 275 (70 mm de corte); cubre de 340 mm de ancho de hoja en adelante y hasta los 410 mm trabaja sin pletina A, con el codo directo. Brazo largo: tijera fija de 455 mm, desde 530 mm de ancho. Medidas relevadas sobre el herraje real (2026-09-09). Compatible con perfilería de canal C20. Cumple la norma GB/T 24601-2024. Capacidad de carga: hasta 90 kg (dato a confirmar con el proveedor).

Oscilobatiente 102C Coplanar en video

Oscilobatiente bisagra a la vista (tradicional)

Colocación del sistema oscilobatiente tradicional, con bisagra a la vista.

Sistema oscilobatiente 102C coplanar

El Oscilobatiente 102C Coplanar resuelve la apertura interior con abatimiento inferior manteniendo la hoja al ras del marco. Está preparado para perfilería con canal C20 y combina batiente y basculante en un solo herraje.

Viene con dos brazos compás: el corto, de 340 a 800 mm de ancho de hoja, que se puede recortar hasta 70 mm, y el largo, de 530 a 1200 mm, fijo. Lleva caja de transmisión, dispositivo anti-falsa maniobra y sistema anti-desenganche. Es el mismo herraje que el 102 escalonado: lo que cambia son las bisagras, que acá dejan la hoja al ras del marco. Cumple la norma GB/T 24601-2024 y se acciona con su manija de accionamiento.
