Oscilobatiente Bisagra Oculta
Sistema oscilobatiente con bisagra oculta. Instalación simplificada, ahorro de tiempo con valor agregado.
Características- Tipo
- Oscilobatiente de bisagra oculta
- Código
- 106
- Capacidad de carga
- Menos de 90 kg por hoja
- Ancho de hoja
- 440 – 700 mm
- Alto de hoja
- 600 – 1500 mm
- Proporción recomendada
- Ancho/alto 1:1,5
- Manija
- Incluida en el kit
- Sellado
- Sin partes expuestas al exterior · no se corta el burlete
- Norma
- GB/T 24601-2009
Corte de pletinas: medidas y regulación
Tres pletinas cortadas a medida según la hoja: A horizontal superior, B vertical superior y C vertical inferior. Las fórmulas salen de medir el herraje pieza por pieza, de eje a eje de los machos, y los largos que ves ya son de CORTE: incluyen los 10 mm de material que cada pletina lleva más allá del eje de cada agujero (sistema de cámara europea). Cargá tu hoja y la calculadora te da los tres largos.
Por defecto la manija va a la mitad del alto total de la hoja: Ha = Hb = alto ÷ 2 (Ha + Hb = alto de hoja). Si la querés más arriba o más abajo, cambiá la altura de la manija y las pletinas B y C se recalculan.
Cargá el ancho y el alto de tu hoja para ver los largos sugeridos.
Vidrio
Es la medida del vidrio, no la de la hoja: el marco tapa una franja y la diferencia se nota en el peso.
Un DVH son dos vidrios (ej. uno de 4 y otro de 5 mm). Si cada paño es laminado, elegilo en cada uno.
Perfil de la hoja
Travesaño, zócalo o refuerzo: cada uno con su largo y el peso de SU barra.
Cargá la medida del vidrio y su espesor para ver el peso.

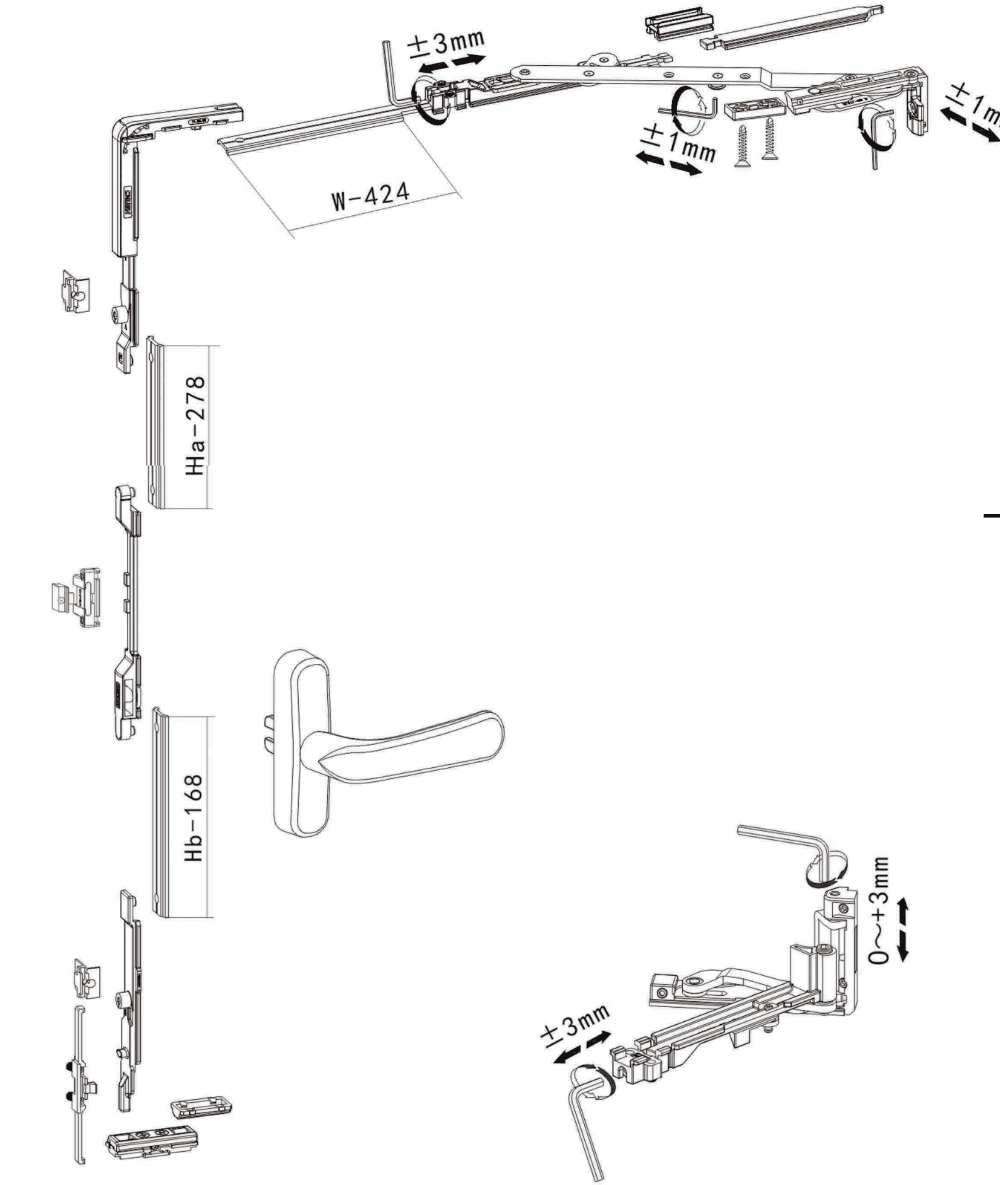

Fórmulas de corte
- Pletina A (horizontal superior)W − 410 mmW = ancho de hoja · ángulo de transmisión 65 + tijera 365
- Pletina B (vertical superior)Ha − 240 mmHa = del eje de la manija al borde superior de la hoja
- Pletina C (vertical inferior)Hb − 135 mmHb = del eje de la manija a la base de la hoja · Ha + Hb = alto de hoja
Medidas de los componentes
- Ángulo de transmisión65 mm del ancho · 125 mm del alto
- Caja de transmisión / posicionador de manija160 mm eje a ejeExcéntrico: la manija queda a 25 mm de la conexión inferior, no en el medio.
- Tijera365 mmNo se corta: un solo modelo.
- Pasador inferior130 mmDel fin de la pletina al punto de acción.
Regulación en obra
- Tijera± 3 mm en el brazoMás ± 1 mm en los dos ajustes del extremo
- Bisagra inferior± 3 mm lateralY de 0 a +3 mm en altura
Rango de hoja del sistema: ancho de 440 a 700 mm · alto de 600 a 1500 mm. El mínimo de 440 sale de la geometría: por debajo, la Pletina A quedaría de menos de 30 mm y no se puede fabricar. La manija va centrada en la hoja por defecto (Ha = Hb); en la calculadora podés subirla o bajarla.
Galería
Oscilobatiente Bisagra Oculta en video
Oscilobatiente bisagra oculta (Griffin)
Colocación del sistema oscilobatiente con bisagra oculta — línea Griffin.

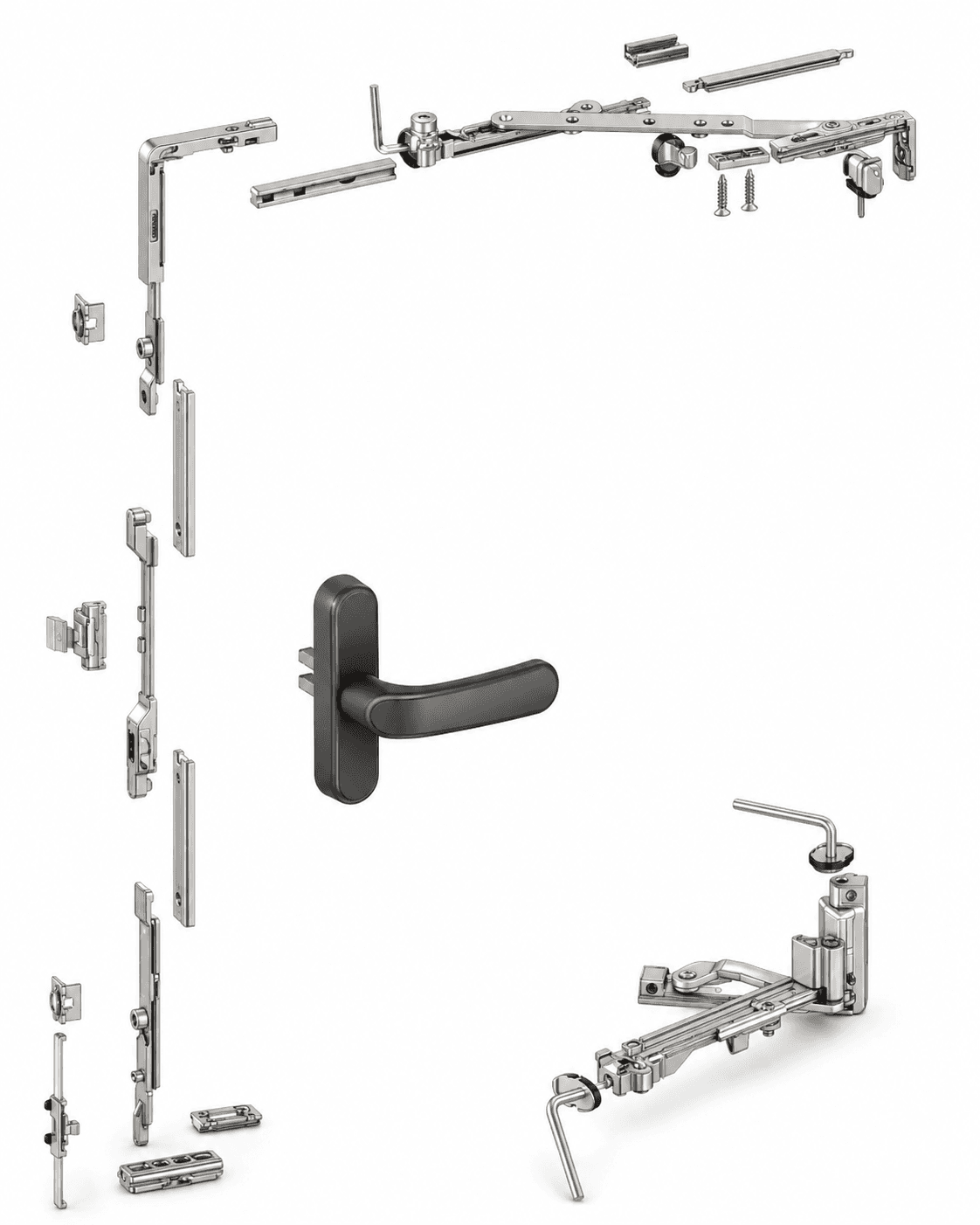

Sistema oscilobatiente de bisagra oculta, código 106

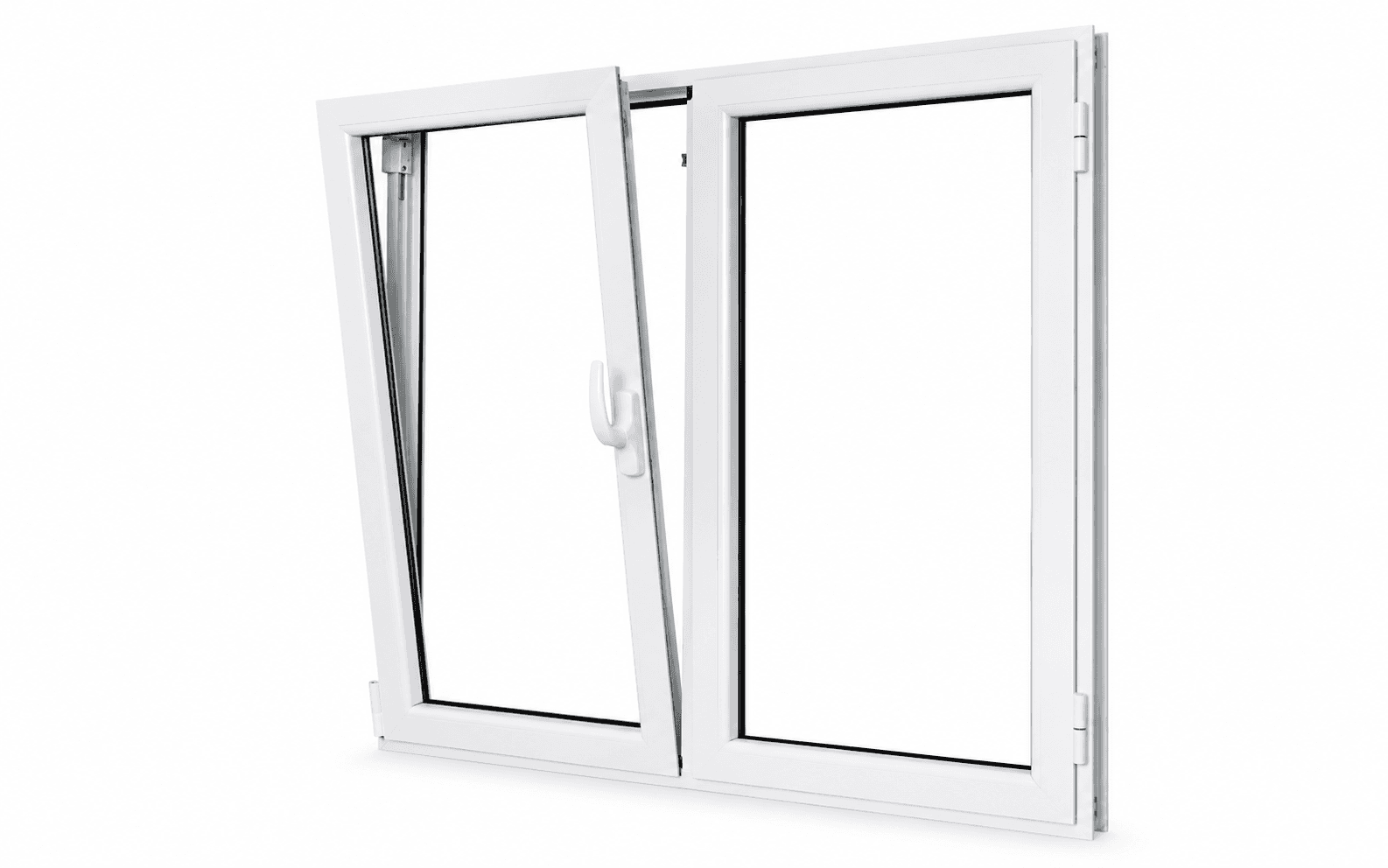

El Oscilobatiente Bisagra Oculta 106 es el sistema de herraje oculto para ventanas de apertura interior y oscilobatientes: con un único accionamiento de manija resuelve las dos posiciones de la hoja, apertura de vaivén (batiente) y basculante para ventilación. Con la ventana cerrada no queda ninguna parte del herraje expuesta en la fachada exterior.
Está pensado para hojas de 440 a 700 mm de ancho y de 600 a 1500 mm de alto, con una capacidad de carga inferior a 90 kg; se recomienda mantener la proporción ancho/alto de la hoja en 1:1,5. Como la bisagra queda oculta, no hace falta cortar el burlete en la zona de instalación: mejora el sellado de la ventana y la hace más eficiente energéticamente. Cumple la norma GB/T 24601-2009 (sistemas de herrajes para ventanas de apertura interior y oscilobatientes).
