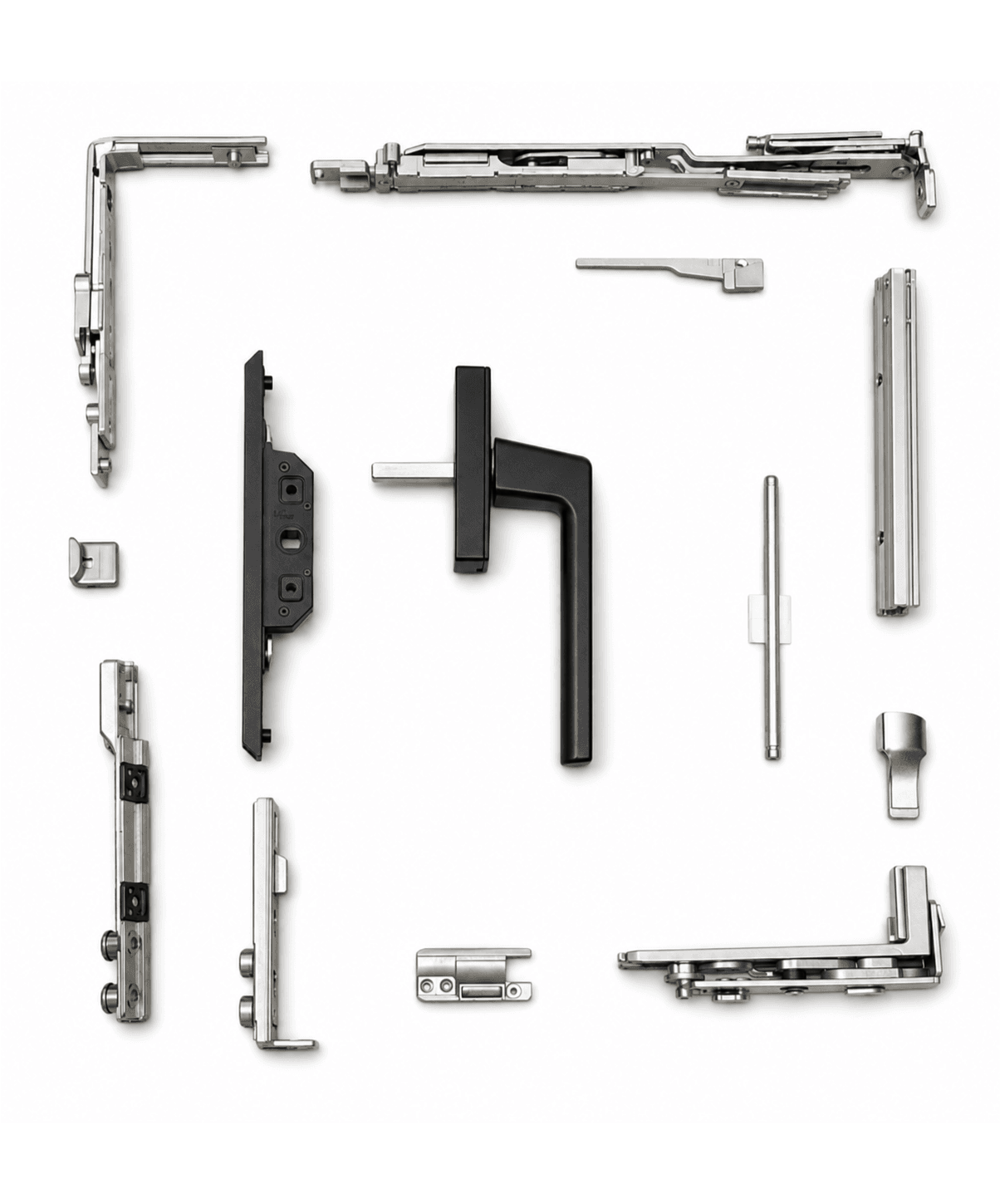

Griffin 2 - Oscilobatiente Bisagra Oculta 90°
Sistema oscilobatiente premium con bisagra oculta, apertura 90° y carga máxima 130 kg.
Especificaciones- Tipo
- Sistema oscilo batiente con bisagra oculta
- Apertura
- 90°
- Carga máxima
- 130 kg

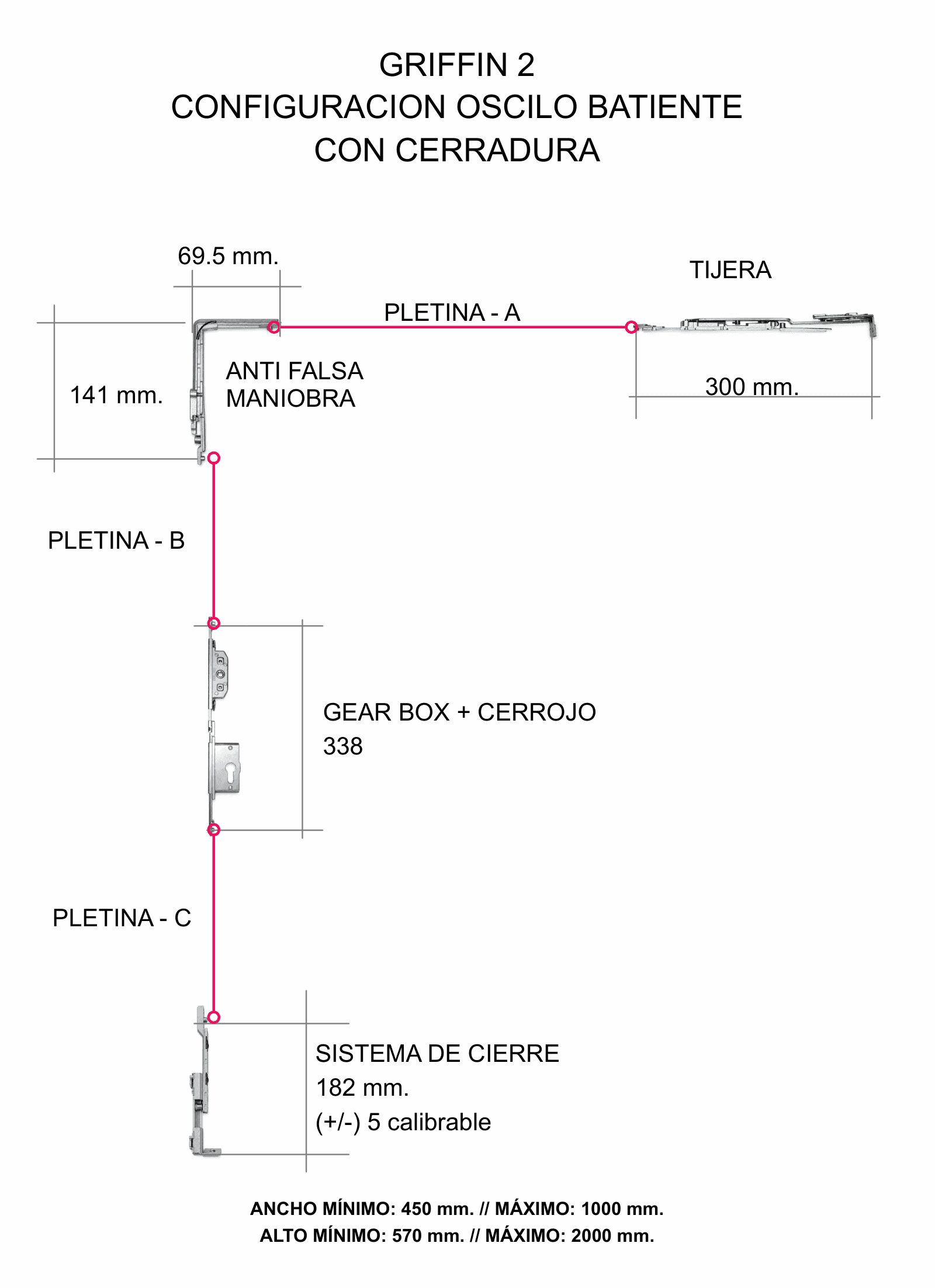

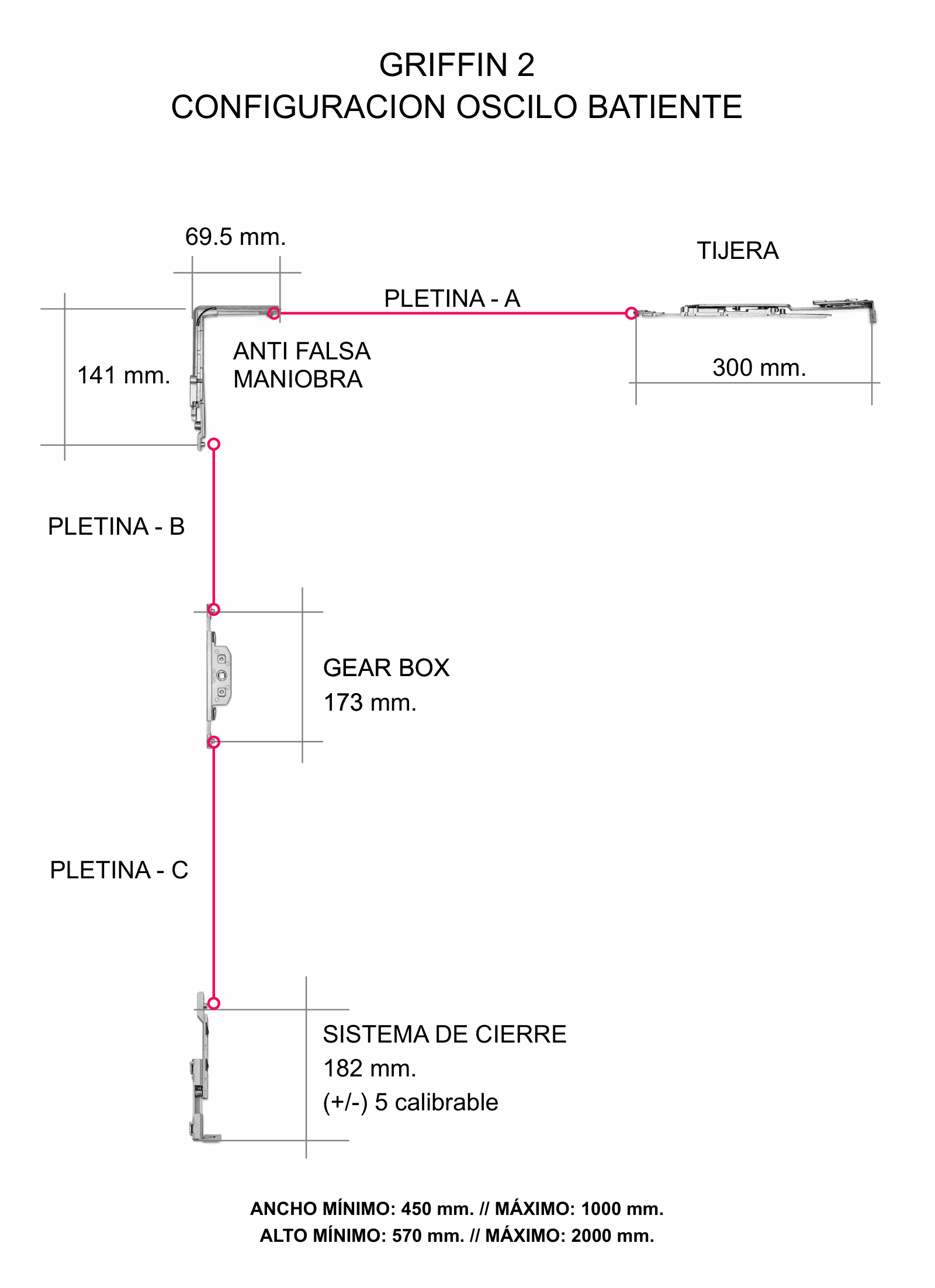

Corte de pletinas: configuraciones y medidas
El sistema se arma con tres pletinas cortadas a medida según la hoja: la Pletina A (horizontal superior, entre el anti falsa maniobra y la tijera), la Pletina B (vertical superior, entre el anti falsa maniobra y el gear box) y la Pletina C (vertical inferior, entre el gear box y el sistema de cierre). Estas son las medidas de eje a eje de los componentes, en las dos configuraciones del sistema. El largo de corte que te da la calculadora lleva además los 10 mm que cada pletina tiene más allá del eje de cada agujero (cámara europea).
Por defecto la manija va a la mitad del alto total de la hoja: Ha = Hb = alto ÷ 2 (Ha + Hb = alto de hoja). Si la querés más arriba o más abajo, cambiá la altura de la manija y las pletinas B y C se recalculan.

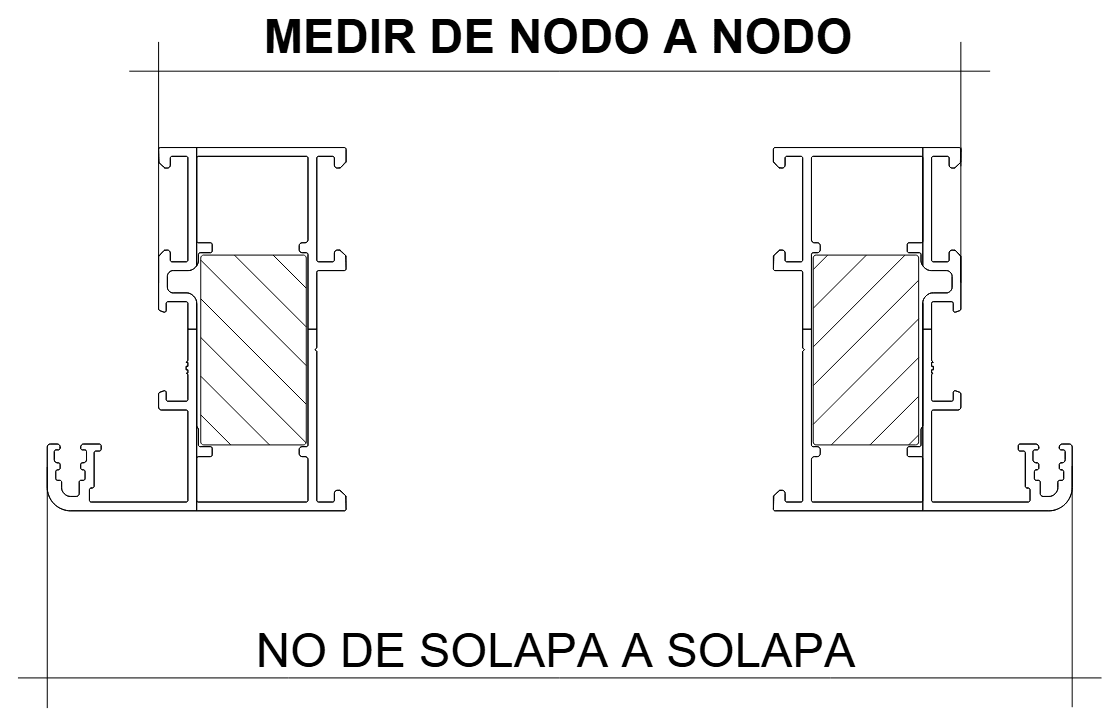

Medir de nodo a nodo, no de solapa a solapa.Ver cómo ▾Ocultar ▴
La solapa es el labio del perfil que monta sobre el marco. Tomar la medida desde ahí suma ese solape y devuelve una hoja mayor que la real: el peso sale de más y el herraje que resulta no es el que corresponde.
Falta el ancho y el alto de la hoja para calcular los largos de corte.
1/5¿Qué medida tiene la hoja?
Falta el ancho y el alto de la hoja.
Medidas eje a eje
- Anti falsa maniobra69,5 mm × 141 mmHorizontal × vertical
- Tijera300 mm
- Gear box173 mm
- Gear box + cerrojo338 mmConfiguración con cerradura
- Sistema de cierre182 mm± 5 mm calibrable
Pletinas — corte a medida
- Pletina AHorizontal superiorEntre el anti falsa maniobra y la tijera
- Pletina BVertical superiorEntre el anti falsa maniobra y el gear box
- Pletina CVertical inferiorEntre el gear box y el sistema de cierre
Rango de hoja del sistema: ancho de 450 a 1000 mm · alto de 570 a 2000 mm. Los largos que da la calculadora son de corte: sobre las medidas eje a eje de arriba van los 20 mm de cámara europea.
Galería
Griffin 2 - Oscilobatiente Bisagra Oculta 90° en video
Oscilobatiente bisagra oculta (Griffin)
Colocación del sistema oscilobatiente con bisagra oculta — línea Griffin.
Apertura 90°, más carga, bisagra oculta
El Griffin 2 lleva el sistema oscilobatiente de bisagra oculta a mayor porte: hasta 130 kg por hoja con apertura de 90°, manteniendo el herraje totalmente invisible con la ventana cerrada.

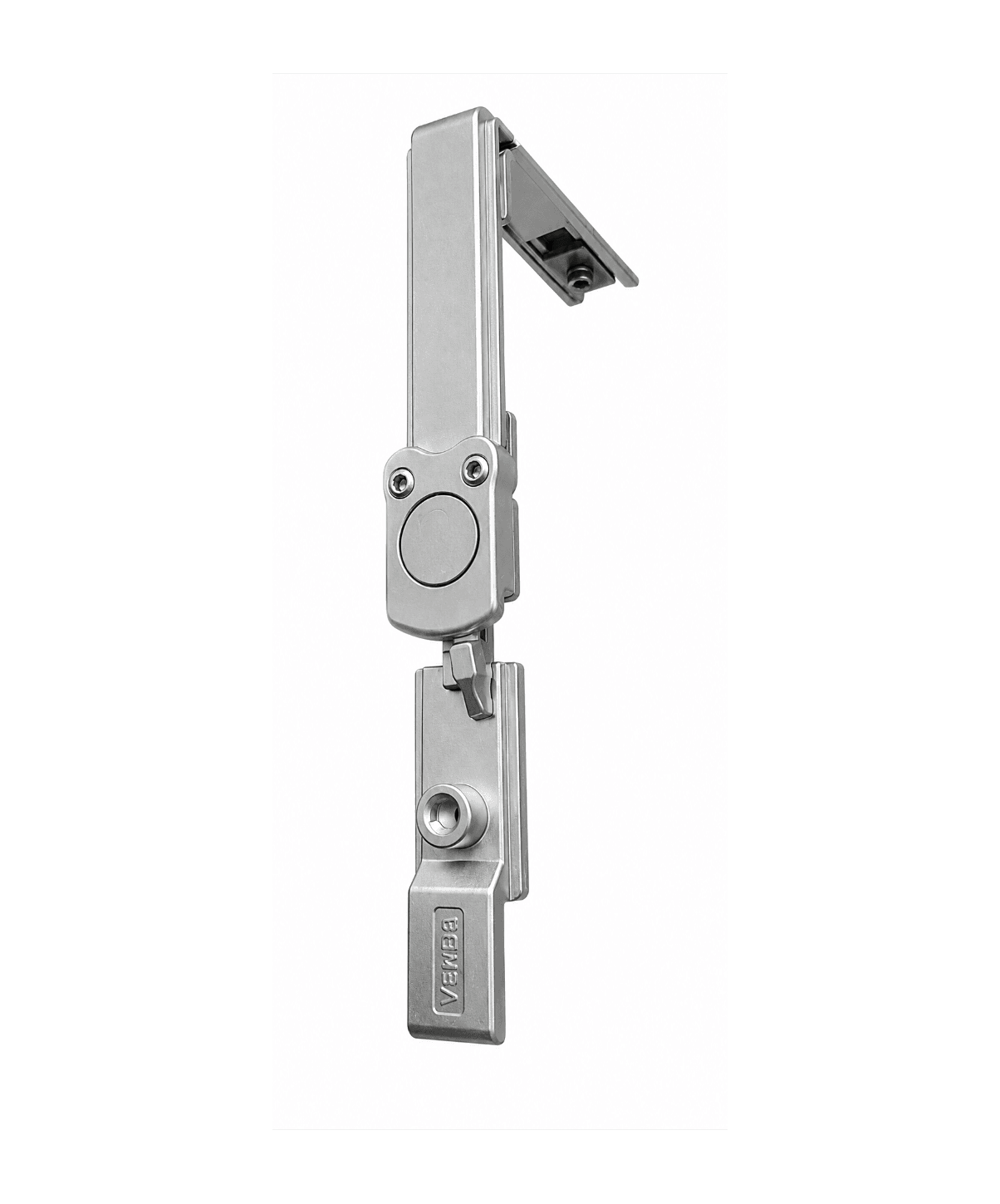

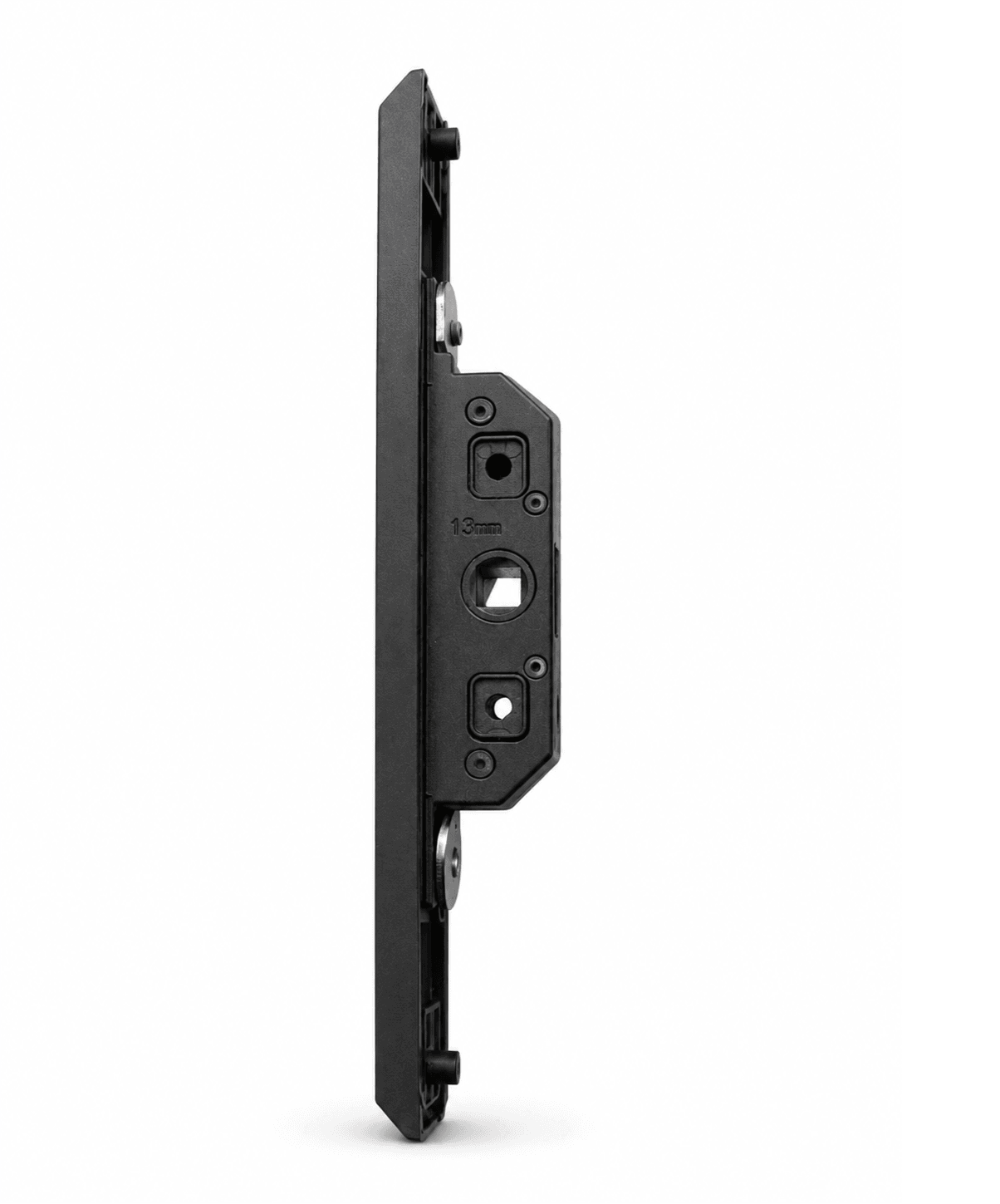

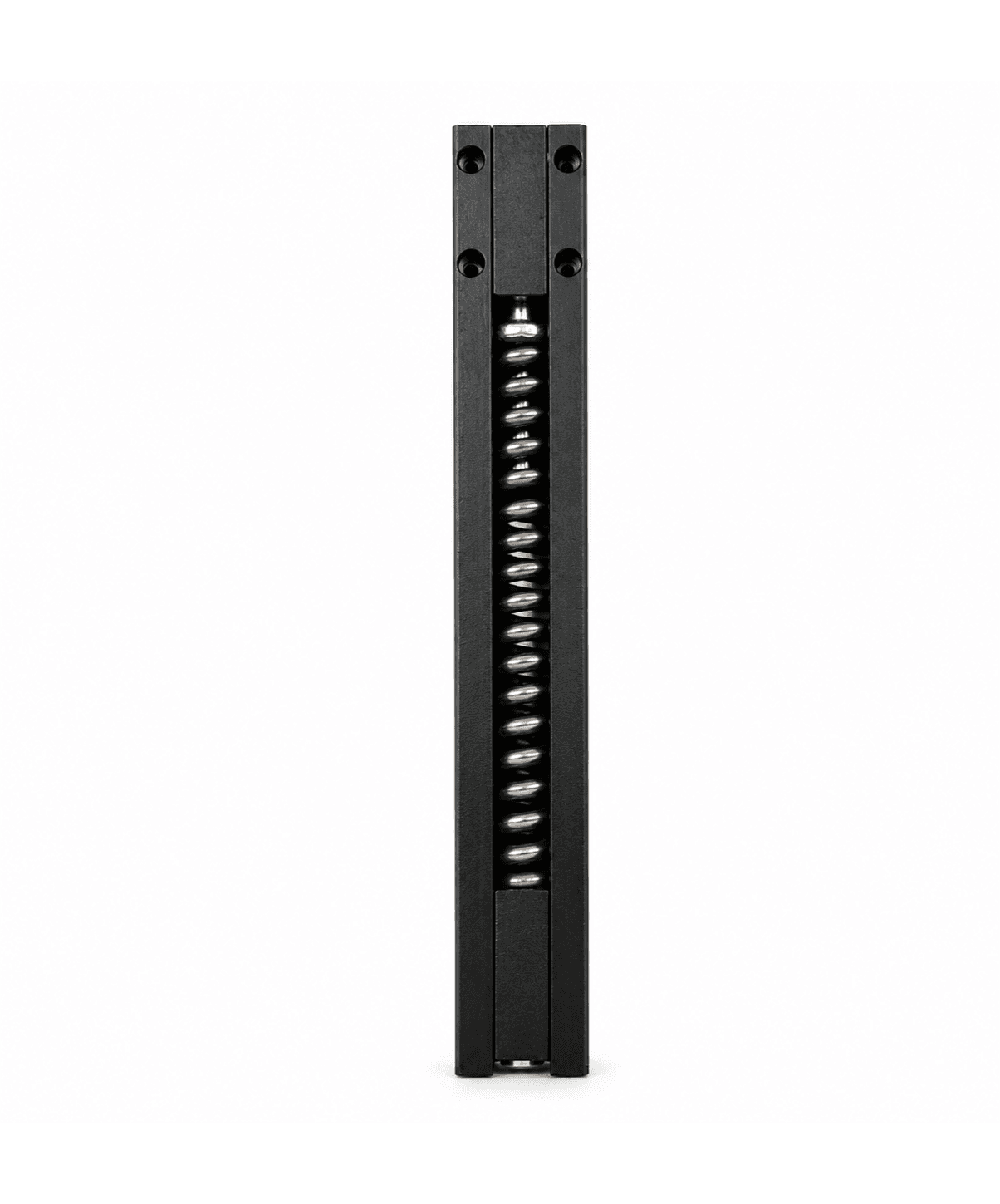

Integra un gear box con multimanija y manija minimalista en el mismo kit, amortiguación que reduce el impacto del vuelque de la hoja sobre la tijera, y un sistema de antifalsa maniobra integral. Regulación 3D para nivelar en obra.
