Griffin — apertura y cierre 180° con bisagra oculta
Funcionamiento del oscilobatiente Griffin: abre y cierra 180° con la bisagra totalmente oculta.

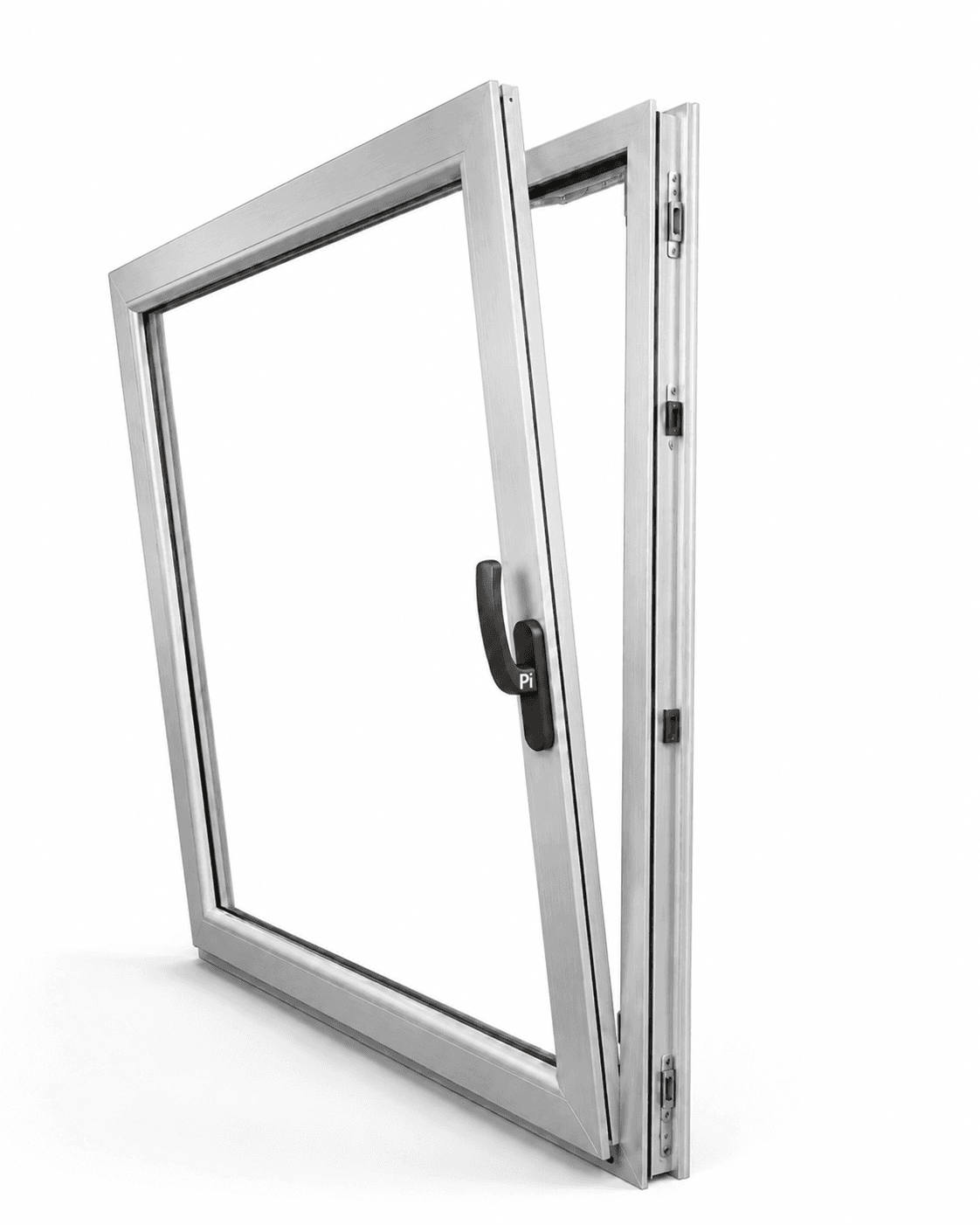

Griffin 1 - Oscilobatiente Bisagra Oculta 180°
Sistema oscilobatiente premium con bisagra oculta, apertura 180° y carga máxima 90 kg.
Características- Tipo
- Sistema oscilo batiente con bisagra oculta
- Apertura
- 180°
- Apertura basculante
- 30°
- Carga máxima
- 90 kg
- Ancho de hoja
- 450 – 1000 mm
- Alto de hoja
- 570 – 2000 mm
- Regulación
- 3D: ± 3 mm lateral · ± 3 mm superposición · ± 1 mm sello
- Componentes
- Bisagras ocultas, pletinas, cremona, gear box, esquinas y punteras
Corte de pletinas: medidas y regulación
Tres pletinas cortadas a medida según la hoja: A horizontal superior (entre el ángulo de reenvío y la tijera), B vertical superior (entre el ángulo de reenvío y el gear box) y C vertical inferior (entre el gear box y el pasador). Las medidas de los componentes son de eje a eje; los largos de las fórmulas ya son de CORTE, con los 10 mm que cada pletina lleva más allá del eje de cada agujero (cámara europea). Cargá tu hoja y la calculadora te da los tres largos.
Calculadora de pletinasLargos de corte para sistemas oscilobatientes, según la hoja
Por defecto la manija va a la mitad del alto total de la hoja: Ha = Hb = alto ÷ 2 (Ha + Hb = alto de hoja). Si la querés más arriba o más abajo, cambiá la altura de la manija y las pletinas B y C se recalculan.
Medir de nodo a nodo, no de solapa a solapa.Ver cómo ▾Ocultar ▴
La solapa es el labio del perfil que monta sobre el marco. Tomar la medida desde ahí suma ese solape y devuelve una hoja mayor que la real: el peso sale de más y el herraje que resulta no es el que corresponde.
Falta el ancho y el alto de la hoja para calcular los largos de corte.
Peso de la hojaVidrios + perfiles, para determinar qué sistema lo soporta
1/5¿Qué medida tiene la hoja?
Falta el ancho y el alto de la hoja.
Medidas eje a eje
- Ángulo de reenvío70 mm × 100 mmHorizontal × vertical, en la esquina superior
- Tijera335 mm
- Gear box174 mmLa manija queda en su punto medio
- Pasador170 mmElemento inferior · calibrable ± 5 mm
Fórmulas de corte

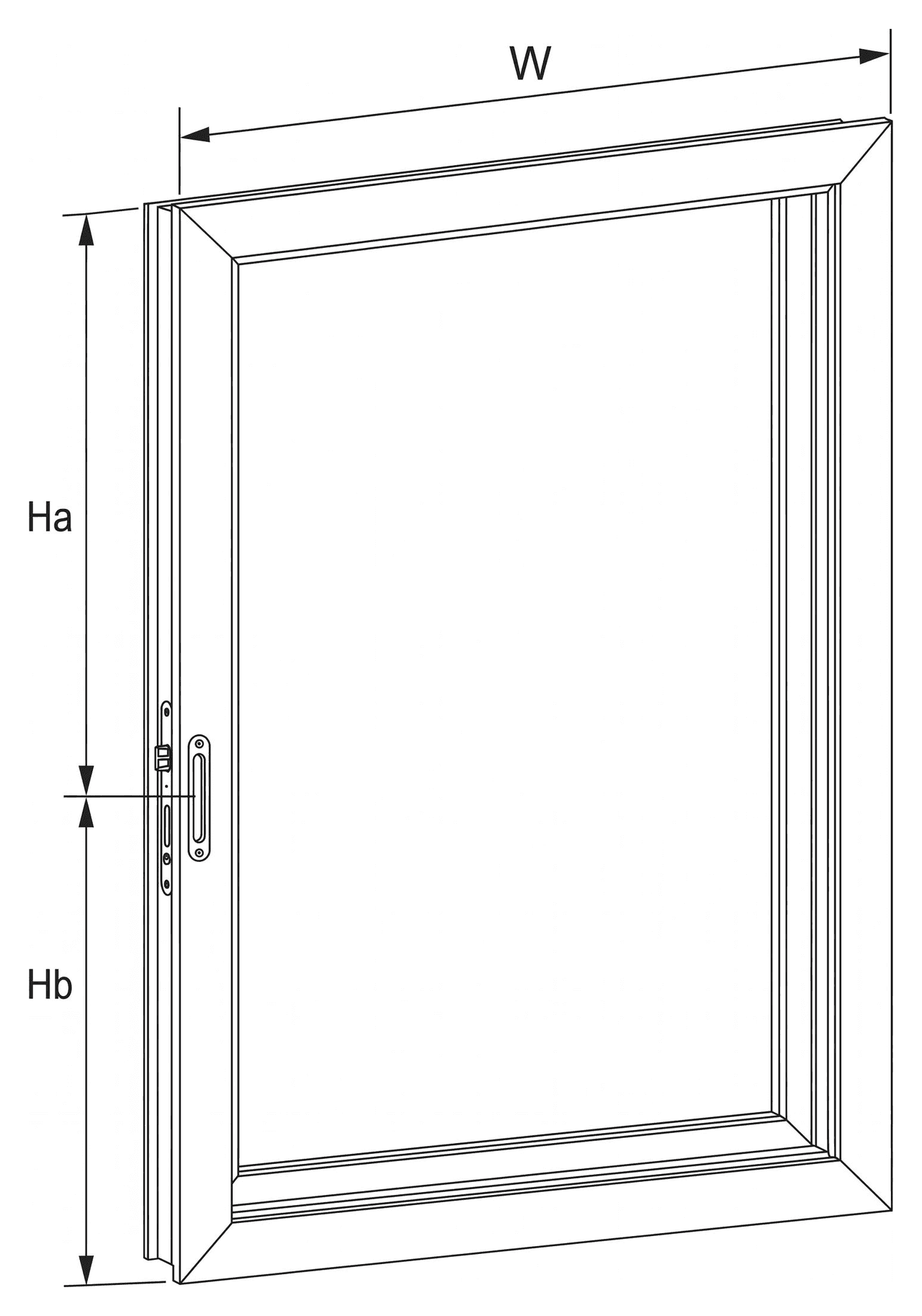

- Pletina A (horizontal superior)W − 385 mmW = ancho de hoja. De eje a eje son W − 405 (70 del ángulo + 335 de la tijera); el corte lleva 20 mm más
- Pletina B (vertical superior)Ha − 167 mmHa = del eje de la manija al borde superior. De eje a eje son Ha − 187 (100 del ángulo + medio gear box)
- Pletina C (vertical inferior)Hb − 237 mmHb = del eje de la manija a la base. De eje a eje son Hb − 257 (170 del pasador + medio gear box) · Ha + Hb = alto de hoja
Rango de hoja del sistema: ancho de 450 a 1000 mm · alto de 570 a 2000 mm. Con la manija centrada, la pletina B queda 70 mm más larga que la C: arriba del gear box está el ángulo de reenvío (100 mm) y abajo el pasador (170 mm). El pasador se calibra ± 5 mm en obra. Los tres largos son de corte: incluyen los 20 mm de cámara europea.
Galería
Griffin 1 - Oscilobatiente Bisagra Oculta 180° en video
Oscilobatiente bisagra oculta (Griffin)
Colocación del sistema oscilobatiente con bisagra oculta — línea Griffin.
Apertura 180°, bisagra invisible

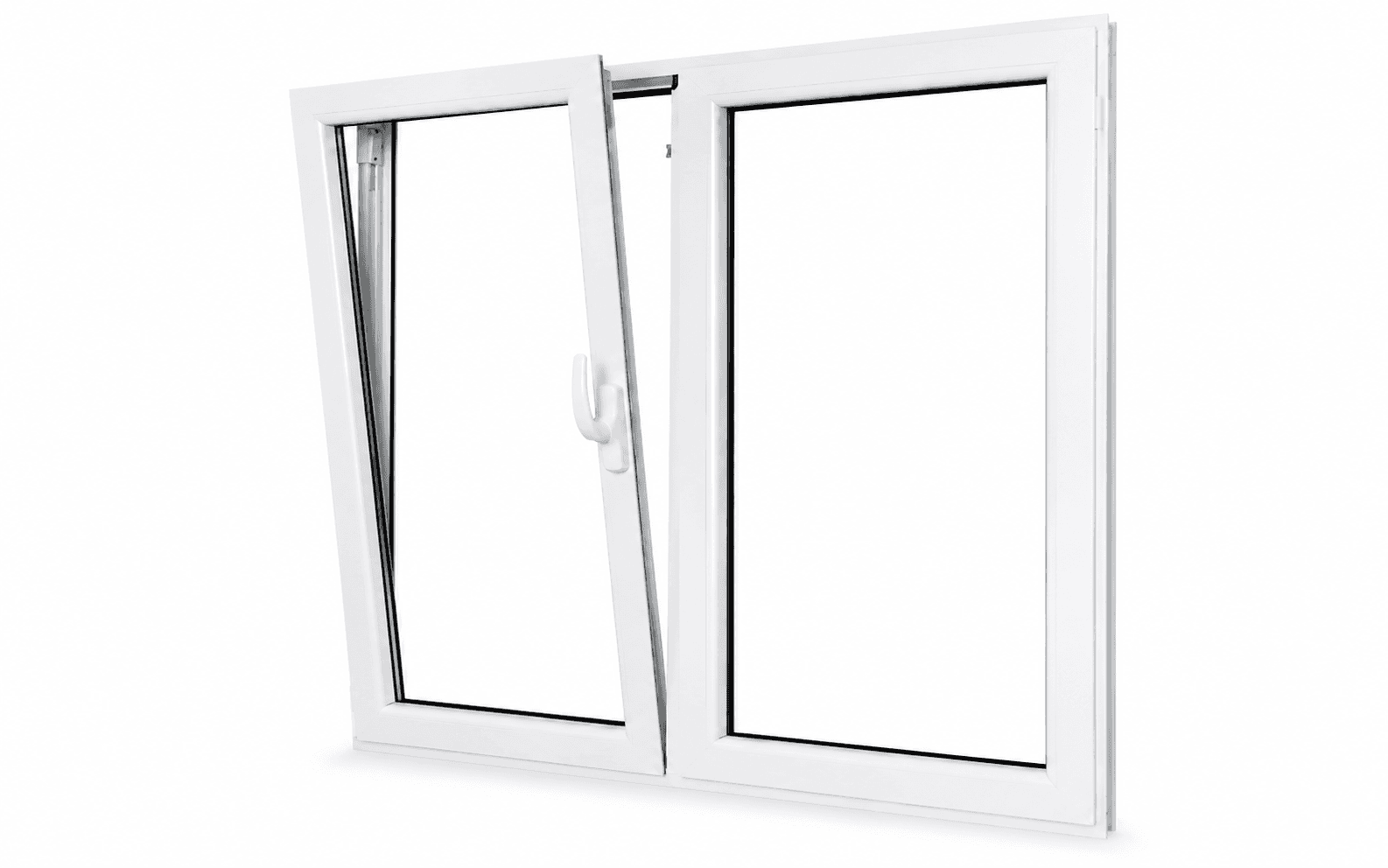

El sistema Griffin 1 combina la estética de la bisagra oculta con la funcionalidad de apertura completa: la hoja se abre 180° sin proyectarse hacia adentro del ambiente. Cuando la ventana está cerrada, no hay ningún herraje visible — el espacio entre hoja y marco queda totalmente limpio.
Es la apuesta de bisagra oculta de la línea oscilobatiente: soporta hasta 90 kg por hoja, con regulación 3D para nivelar en obra (altura, presión y desplazamiento lateral). Compatible con perfilería europea de aluminio y la mayoría de líneas argentinas con cámara apropiada.
Pensado para arquitectos y carpinteros que necesitan resolver aberturas con estética minimalista sin ceder ni en seguridad ni en confort de uso.
