Bisagra de Fricción

Tijera de proyectante en acero inoxidable AISI 304: sostiene la hoja abierta en el ángulo que se deja. 17 medidas de 10" a 32", de 25 a 165 kg por hoja, para canal de 22 mm.

Descargar PDF

Bisagras de fricción para proyectante

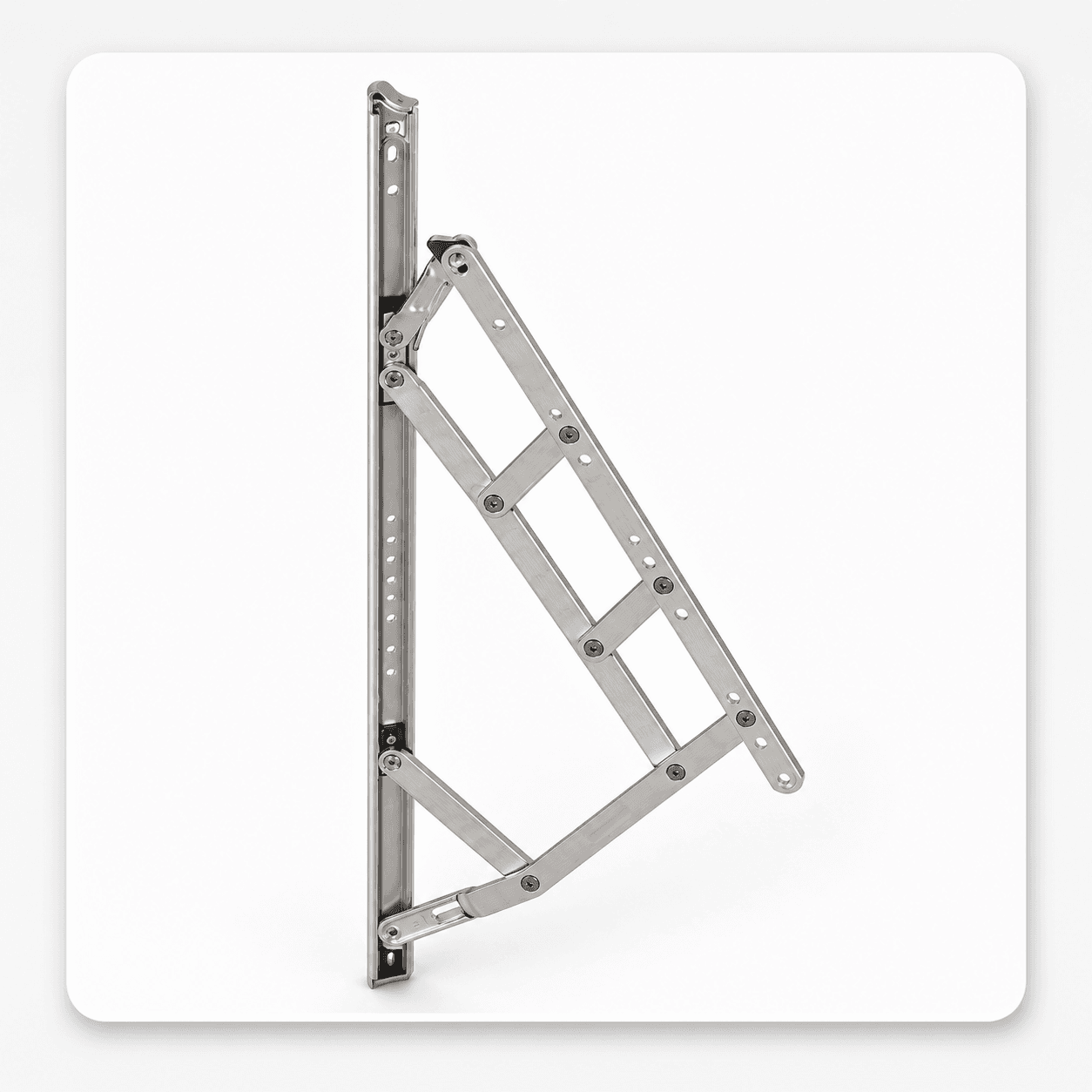

La bisagra de fricción —la tijera del proyectante— es lo que sostiene la hoja y la deja quieta en el ángulo que se abrió, sin ganchos ni trabas. Va de a un par, montada en los laterales de la hoja, y la fricción del brazo es la que aguanta: por eso la hoja se queda donde uno la deja.

Se elige por dos cosas: cuánto pesa la hoja y cuánto mide. El peso no puede pasar la carga del par, y la hoja tiene que ser más alta que la tijera —20 mm más, para que no quede al ras— y no pasarse del ancho y el alto que admite cada modelo. La calculadora de acá abajo hace esa cuenta con el vidrio y el perfil que le cargues.

Toda la línea es de acero inoxidable AISI 304 y entra en canal de 22 mm, cámara europea. Las PROIN abren entre 20° y 35° según el modelo, y las OLIMPIA son las de apertura total a 90°.

Especificaciones

Aplicación: Proyectante (abre desde arriba)
Material: Acero inoxidable AISI 304
Canal: 22 mm · cámara europea
Se vende: Por par
Carga: De 25 a 165 kg por hoja
Medidas: 17 modelos, de 10" a 32"
Apertura: 20° a 35° (PROIN) · 90° (OLIMPIA)

¿Qué tijera necesita tu hoja?

Cargá la medida de la hoja, el vidrio y el perfil. La herramienta calcula cuánto pesa y te dice qué tijera la sostiene, con el código para pedirla. Si la hoja se pasa de lo que admite un modelo, te dice por qué queda afuera.

Peso de la hojaVidrios + perfiles, para saber qué tijera la sostiene

1/5¿Qué medida tiene la hoja?

Ancho de hojammAlto de hojamm

Medir de nodo a nodo, no de solapa a solapa.Ver cómo ▾

Corte de dos perfiles de hoja enfrentados. La cota correcta va de nodo a nodo, entre las caras internas; la incorrecta va de solapa a solapa e incluye el labio que monta sobre el marco.

La solapa es el labio del perfil que monta sobre el marco. Tomar la medida desde ahí suma ese solape y devuelve una hoja mayor que la real: el peso sale de más y el herraje que resulta no es el que corresponde.

Falta el ancho y el alto de la hoja.

Las medidas y qué admite cada una

Los kilos son de la hoja, con el par puesto. El alto va desde el mínimo —la tijera más 20 mm, para que no quede al ras— hasta el máximo de tabla del fabricante. Toda la línea es de acero inoxidable AISI 304 y entra en canal de 22 mm.

N.º	Denominación	Código	Carga	Ancho máx.	Alto de hoja	Apertura	Patín	Chapa	Observaciones
1	PROIN 10" · 250 mm	13230044	25 kg	650 mm	270 a 1000 mm	35°	simple	2,5 mm	—
2	PROIN 10" · 250 mm	13230045	30 kg	700 mm	270 a 1000 mm	35°	simple	3 mm	—
3	PROIN 16" · 400 mm	13230046	45 kg	850 mm	420 a 1400 mm	35°	simple	2,5 mm	Con limitador de apertura
4	PROIN 16" · 400 mm	13230047	50 kg	875 mm	420 a 1400 mm	35°	simple	3 mm	Con limitador de apertura
5	PROIN 22" · 550 mm	13230280	65 kg	1100 mm	570 a 1400 mm	35°	doble	3 mm	Con limitador de apertura
6	PROIN 24" · 600 mm	13230048	70 kg	1300 mm	620 a 1700 mm	35°	doble	3 mm	Con limitador de apertura
7	PROIN 26" · 650 mm	13230049	80 kg	1450 mm	670 a 1700 mm	35°	doble	3 mm	Con limitador de apertura
8	PROIN 28" · 680 mm	13230161	90 kg	1500 mm	700 a 1800 mm	35°	doble	3 mm	Con limitador de apertura
9	PROIN 32" · 800 mm	13230050	120 kg	1650 mm	820 a 2000 mm	30°	doble	2,5 mm	Con limitador de apertura
10	PROIN 32" · 800 mm	13230162	165 kg	1800 mm	820 a 2000 mm	20°	doble	3 mm	Con limitador de apertura
11	PROIN 18" · 457 mm	13190069	55 kg	900 mm	477 a 1400 mm	30°	—	3 mm	Con limitador de apertura
12	PROIN 20" · 508 mm	13190070	60 kg	1000 mm	528 a 1400 mm	30°	—	3 mm	—
13	PROIN 30" · 760 mm	13190085	100 kg	1600 mm	780 a 1800 mm	20°	—	3 mm	Con limitador de apertura
14	OLIMPIA 10" · 250 mm	13060001	50 kg	650 mm	270 a 1000 mm	90°	simple	3 mm	—
15	OLIMPIA 16" · 400 mm	13060002	70 kg	850 mm	420 a 1300 mm	90°	simple	3 mm	—
16	OLIMPIA 22" · 550 mm	13060003	74 kg	1080 mm	570 a 1600 mm	90°	simple	3 mm	—
17	OLIMPIA 26" · 650 mm	13060004	120 kg	1200 mm	670 a 2200 mm	90°	simple	3 mm	—

El ancho de la hoja no lo limita la tijera sino el perfil: arriba de 1500 mm conviene verificar la inercia del travesaño o poner un parante central. Las OLIMPIA no traen limitador de apertura de fábrica, y a 90° la hoja queda de cara al viento: conviene agregarlo.
